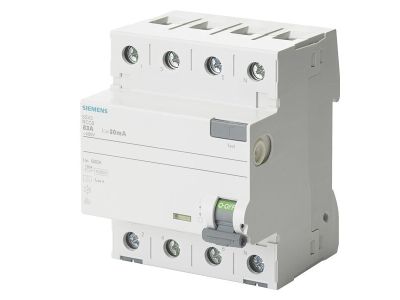

Wyłącznik różnicowoprądowy 3+N typ A, In: 63 A, 30 mA, Un AC: 400 V | 5SV3346-6 Siemens

Alternatywny kod produktu: 5SV33466

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens SENTRON 5SV3346-6 to urządzenie 3+N typu A o prądzie znamionowym 63 A i czułości 30 mA, przeznaczone do sieci 400 V AC. Dzięki wysokiej obciążalności i selektywnej ochronie zapewnia bezpieczeństwo w instalacjach przemysłowych i budynkowych. Kompaktowa budowa umożliwia montaż na szynie TH35, a ergonomiczna obsługa suwakowa ułatwia beznarzędziowe demontowanie urządzenia z szyny lub systemów szyn zbiorczych.

• Prąd znamionowy In 63 A: Umożliwia stosowanie w obwodach o dużym obciążeniu, np. w rozdzielnicach głównych, bez ryzyka przeciążenia.
• Czułość 30 mA (IΔn): Zapewnia skuteczną ochronę ludzi przed porażeniem elektrycznym w warunkach bezpośredniego dotyku.
• Typ A: Wykrywa prądy różnicowe przemienne oraz pulsujące stałe – niezbędny w obwodach z elektroniką, przetwornicami czy sterownikami.
• Napięcie znamionowe Un 400 V AC (3+N): Przystosowany do sieci trójfazowych z przewodem neutralnym, typowych w instalacjach przemysłowych i komercyjnych.
• Kod DataMatrix na urządzeniu: Umożliwia szybki dostęp do danych technicznych i dokumentacji za pomocą aplikacji Siemens Industry Online Support.

Zgodność z Normami

Wyłącznik SENTRON 5SV3346-6 spełnia wymagania obowiązujących norm europejskich (standard DIN) oraz posiada certyfikat CE. Przeznaczony do stosowania zgodnie z przepisami dotyczącymi ochrony przeciwporażeniowej.

Zastosowanie

Urządzenie znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona różnicowoprądowa przy jednoczesnej obsłudze dużych prądów roboczych. Sprawdzi się w rozdzielnicach głównych, podrozdzielnicach oraz w instalacjach zasilających odbiorniki trójfazowe.

• Ochrona obwodów zasilających silniki, pompy, wentylatory i inne odbiorniki trójfazowe w obiektach przemysłowych.
• Instalacje w budynkach użyteczności publicznej – ochrona gniazd wtyczkowych, oświetlenia i systemów sterowania.
• Obwody z przetwornicami częstotliwości, zasilaczami impulsowymi i sprzętem elektronicznym (wymagające typu A).
• Rozdzielnice główne i podrozdzielnice w obiektach komercyjnych i mieszkaniowych, gdzie wymagany jest wyłącznik o prądzie 63 A.

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Urządzenie mocuje się na szynie TH35 (DIN), a beznarzędziowe zdejmowanie umożliwia suwakowy mechanizm zwalniający. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przekrój przyłączonych przewodów należy dobrać do prądu znamionowego 63 A, a moment dokręcania zacisków – zgodnie z dokumentacją producenta. Po montażu sprawdzić poprawność działania za pomocą wbudowanego przycisku TEST.

FAQ

• Czym różni się wyłącznik typu A od typu AC? Wyłącznik typu A oprócz prądów przemiennych wykrywa również prądy różnicowe o charakterze pulsującym stałym. Jest wymagany w obwodach, w których występują prostowniki, przetwornice, zasilacze impulsowe – urządzenia generujące składową stałą.
• Jak sprawdzić poprawność działania wyłącznika różnicowoprądowego? Należy regularnie naciskać przycisk TEST – symuluje on przepływ prądu różnicowego i powinien spowodować wyłączenie urządzenia. Jeśli nie zadziała, urządzenie należy wymienić.
• Czy wyłącznik można zamontować na dowolnej szynie montażowej? Tak, jest przystosowany do montażu na standardowej szynie TH35 (DIN 35 mm). Dzięki beznarzędziowemu systemowi suwakowemu można go łatwo zdemontować bez użycia narzędzi.
