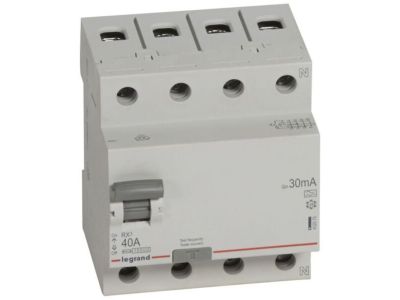

Wyłącznik różnicowoprądowy RX3 4P 40A 30MA TYP A | 402075 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy RX3 4-biegunowy o prądzie znamionowym 40A i czułości 30mA TYP A to kluczowy element każdej instalacji 400V zapewniający ochronę przeciwporażeniową, przeciwpożarową i zwarciową. Zaprojektowany do montażu na szynie DIN, gwarantuje niezawodną pracę w rozdzielnicach elektrycznych. Cztery bieguny umożliwiają ochronę zarówno obwodów jednofazowych, jak i trójfazowych.

• Prąd znamionowy 40A: Zapewnia odpowiednią obciążalność prądową dla większości instalacji przemysłowych i budynków użyteczności publicznej.
• Czułość 30mA TYP A: Szybka reakcja na przecieki prądowe (np. porażenie prądem) minimalizuje ryzyko tragicznych zdarzeń w instalacji.
• 4 bieguny: Odpowiedni do ochrony obwodów 3-fazowych 400V oraz układów zasilania z neutralnym.
• Montaż na szynie DIN: Ułatwia szybki i bezproblemowy montaż w rozdzielnicach elektrycznych, oszczędzając czas instalatora.
• Typ A: Reaguje na prądy różnicowe zarówno sinusoidalne, jak i pulsujące – standardowe zabezpieczenie w nowoczesnych instalacjach.

Zgodność z Normami

Wyłącznik spełnia wymagania normy PN-EN 61008-1 (wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego) oraz posiada oznaczenie CE. Zapewnia zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego w budynkach.

Zastosowanie

Wyłącznik różnicowoprądowy RX3 4P 40A 30mA TYP A znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej i zwarciowej.

• Instalacje przemysłowe i budynki użyteczności publicznej – ochrona obwodów 3-fazowych 400V.
• Rozdzielnice główne i podrozdzielnice w budynkach mieszkalnych i komercyjnych.
• Obwody zasilające maszyny i urządzenia wymagające dodatkowej ochrony przeciwporażeniowej.
• Instalacje zasilania gniazd w pomieszczeniach mokrych (łazienki, kuchnie, baseny) zgodnie z przepisami przeciwpożarowymi.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowaną osobę z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, zachowując odpowiednią kolejność połączeń: fazy L1-L3 i neutralny N. Przewody połączeniowe powinny być dobrane zgodnie z prądem znamionowym 40A, z zachowaniem wymaganego momentu dokręcania. Po montażu zaleca się przeprowadzenie testu działania przycisku „TEST” w celu weryfikacji sprawności mechanizmu.

FAQ

• Czy wyłącznik RX3 4P 40A 30mA TYP A chroni przed porażeniem? Tak – czułość 30mA oznacza, że urządzenie wyłączy obwód przy wykryciu upływu prądu na poziomie 30mA (np. podczas porażenia człowieka prądem 30mA).
• Jaka jest różnica między typem A a typem AC? Wyłącznik TYP A reaguje na prądy różnicowe sinusoidalne i pulsujące (np. zasilane przez falowniki), podczas gdy TYP AC działa tylko na prądy sinusoidalne – standardowe w domowych instalacjach.
• Czy można stosować ten wyłącznik w instalacji 230V? Tak – 4 bieguny pozwalają na ochronę zarówno obwodów 400V, jak i 230V (poprzez podłączenie jednej fazy i neutralnego).
