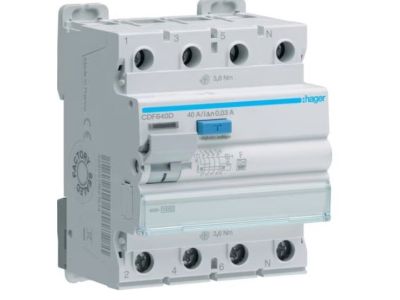

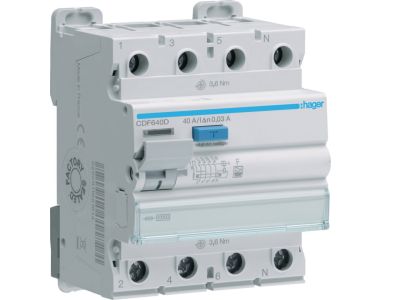

Wyłącznik różnicowoprądowy RCCB 3P+N 40A 30mA 10kA F | CDF640D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy HAGER CDF640D to zaawansowane urządzenie zabezpieczające, zaprojektowane do pracy w nowoczesnych instalacjach trójfazowych z przewodem neutralnym (3P+N). Prąd znamionowy wynoszący 40A pozwala na bezpieczne obciążenie obwodów o znacznej mocy, natomiast czułość na poziomie 30mA gwarantuje skuteczną ochronę przeciwporażeniową przy dotyku bezpośrednim. Kluczowym wyróżnikiem tego modelu jest charakterystyka Typu F, która umożliwia wykrywanie prądów różnicowych o częstotliwościach do 1 kHz, co jest niezbędne w układach z jednofazowymi przekształtnikami częstotliwości (falownikami). Wytrzymałość zwarciowa na poziomie 10kA zapewnia wysoką odporność na ekstremalne warunki pracy i chroni instalację przed skutkami gwałtownych przeciążeń.

• Typ wyzwalania F: Specjalistyczna ochrona przed prądami różnicowymi o zmiennej częstotliwości, idealna dla nowoczesnych urządzeń AGD i napędów.
• Prąd znamionowy 40A: Optymalny parametr dla rozdzielnic głównych i obwodów odbiorczych o dużym zapotrzebowaniu na energię.
• Zdolność zwarciowa 10kA: Gwarancja bezpieczeństwa i trwałości urządzenia w przypadku wystąpienia zwarć w sieci.
• Wskaźnik położenia styków: Czytelna sygnalizacja optyczna informująca o stanie pracy urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Wyłącznik spełnia wymagania normy PN-EN 61008-1, która definiuje standardy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Dzięki zgodności z normą PN-EN 62423, urządzenie jest certyfikowane do pracy w środowiskach, gdzie występują prądy różnicowe o wysokich częstotliwościach, co czyni go rozwiązaniem przyszłościowym w dobie cyfryzacji energii.

Zastosowanie

Wyłącznik różnicowoprądowy HAGER CDF640D Typ F znajduje szerokie zastosowanie w instalacjach, gdzie standardowe wyłączniki typu AC lub A mogą powodować niepożądane wyzwolenia lub nie zadziałać poprawnie. Jest dedykowany do ochrony obwodów zasilających pompy ciepła, nowoczesne pralki, zmywarki z silnikami inwerterowymi oraz systemy klimatyzacji. W sektorze komercyjnym doskonale sprawdza się w zasilaniu profesjonalnych elektronarzędzi oraz systemów oświetleniowych LED z zaawansowanymi zasilaczami impulsowymi.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków i zapewnia długotrwałą, bezawaryjną pracę. Zaciski windowe pozwalają na pewne połączenie przewodów o różnych przekrojach. Zaleca się regularne sprawdzanie poprawności działania mechanizmu poprzez użycie przycisku TEST (zgodnie z harmonogramem przeglądów instalacji elektrycznej). Konstrukcja wyłącznika umożliwia łatwe dopasowanie do szyn grzebieniowych, co znacząco skraca czas prefabrykacji rozdzielnicy.

FAQ

• Czym różni się typ F od typu A? Typ F posiada wszystkie cechy typu A, ale dodatkowo potrafi wykrywać prądy różnicowe o częstotliwościach do 1 kHz oraz jest bardziej odporny na udary prądowe, co eliminuje zbędne wyłączenia.
• Czy ten wyłącznik chroni przed zwarciem? Nie, model CDF640D to wyłącznik RCCB, który służy do ochrony przed prądem różnicowym. W celu ochrony przed zwarciem i przeciążeniem należy zastosować odpowiedni wyłącznik nadprądowy (MCB).
• Czy można go stosować w instalacjach domowych? Tak, jest to wręcz zalecane w nowoczesnych domach wyposażonych w urządzenia z inwerterami, aby zapewnić najwyższy poziom bezpieczeństwa domowników.
