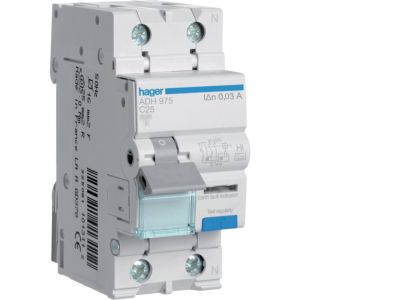

Wyłącznik różnicowoprądowy krótkozwłoczny z członem nadprądowym 1P+N 6kA C 25A/30mA Typ A-HI, RCBO | ADH975 Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy krótkozwłoczny z członem nadprądowym (RCBO) typu A‑HI, symbol ADH975. Urządzenie łączy w sobie ochronę przeciwporażeniową i przeciążeniowo‑zwarciową w jednej obudowie. Kluczowe parametry: prąd znamionowy 25 A, charakterystyka C, prąd różnicowy 30 mA, zdolność zwarciowa 6 kA. Krótkozwłoczność zapewnia selektywność w instalacji, a typ A‑HI gwarantuje odporność na prądy różnicowe wysokiej częstotliwości.

• Prąd znamionowy 25 A: Odpowiedni do zabezpieczenia obwodów gniazd wtykowych, oświetlenia i małych urządzeń w instalacjach domowych i komercyjnych.
• Charakterystyka wyzwalania C: Wyższy prąd rozruchowy (5–10 I_n) – zabezpiecza odbiorniki o charakterze indukcyjnym, silniki, transformatory bez ryzyka zbędnych wyłączeń.
• Prąd różnicowy 30 mA: Gwarantuje ochronę przeciwporażeniową osób i zwierząt – zgodnie z wymaganiami dla instalacji niskiego napięcia.
• Typ A‑HI (wysokoodporny): Odporny na fałszywe wyzwolenia spowodowane prądami różnicowymi o wysokiej częstotliwości (np. z falowników, przetwornic) – idealny do nowoczesnych instalacji z elektroniką.
• Krótkozwłoczność (S): Opóźnienie wyzwalania różnicowoprądowego umożliwia selektywność z wyłącznikami różnicowymi dolnymi – unika się zbędnych wyłączeń całej instalacji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dla wyłączników różnicowoprądowych z członem nadprądowym. Posiada certyfikat CE. Zapewnia bezpieczeństwo użytkowania przy prawidłowym montażu.

Zastosowanie

Wyłącznik RCBO typu A‑HI znajduje zastosowanie w nowoczesnych instalacjach elektrycznych wymagających wysokiej odporności na zakłócenia i konieczności selektywności. Rekomendowany do obwodów, w których mogą występować prądy różnicowe o podwyższonej częstotliwości.

• Ochrona obwodów gniazd wtykowych w pomieszczeniach z dużą ilością elektroniki (komputery, sprzęt RTV, UPS).
• Instalacje z przetwornicami częstotliwości, falownikami, softstartami – gdzie standardowe wyłączniki typu A mogą fałszywie wyzwalać.
• Rozdzielnice w budynkach mieszkalnych i biurowych jako zabezpieczenie indywidualnych obwodów.
• Automatyka budynkowa i systemy zarządzania energią wymagające selektywności oraz ciągłości zasilania.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzony wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie. Przekrój przewodów dobierz do prądu znamionowego 25 A. Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta.

FAQ

• Czy wyłącznik posiada podświetlenie? Nie, model ADH975 nie jest wyposażony w podświetlenie. Stan zadziałania można odczytać z mechanicznego wskaźnika.
• Jaki stopień ochrony IP ma to urządzenie? W danych producenta nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20.
• Jak działa tryb krótkozwłoczny (S)? Krótkozwłoczność oznacza opóźnione wyzwalanie różnicowoprądowe (ok. 100–500 ms). Pozwala to na selektywność z wyłącznikami różnicowymi umieszczonymi niżej w instalacji – w przypadku zwarcia doziemnego w odbiorniku wyłączy się tylko dany obwód, a nie cały rozdzielnik.
