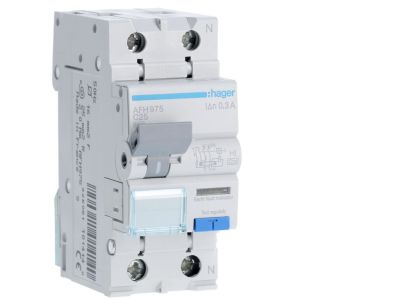

Wyłącznik różnicowoprądowy krótkozwłoczny z członem nadprądowym 1P+N 6kA C 25A/300mA Typ A-HI, RCBO | AFH975 Hager

Opis i Kluczowe Cechy

Przedstawiamy wyłącznik różnicowoprądowy krótkozwłoczny z członem nadprądowym (RCBO) AFH975. Urządzenie łączy w jednym module funkcję ochrony przeciwporażeniowej i zabezpieczenia nadprądowego. Parametry 1P+N, zdolność zwarciowa 6kA, charakterystyka C, prąd znamionowy 25A oraz prąd różnicowy 300mA typ A-HI zapewniają skuteczną ochronę w instalacjach budynkowych.

• Prąd znamionowy 25 A: odpowiedni do zabezpieczania obwodów odbiorników o znacznym obciążeniu, takich jak gniazda wtyczkowe i linie oświetleniowe, bez ryzyka przegrzania.
• Charakterystyka C (wyzwalanie 5–10 I_n): gwarantuje selektywność przy rozruchu silników i transformatorów, minimalizując niepotrzebne wyłączenia.
• Prąd różnicowy 300 mA (0,3 A): zapewnia ochronę przeciwporażeniową w obwodach, gdzie dopuszczalny jest wyższy prąd upływu (np. przy dłuższych liniach), jednocześnie zmniejszając ryzyko fałszywych wyłączeń.
• Typ A-HI (odporny na udary, krótkozwłoczny): wykrywa prądy różnicowe przemienne i pulsujące stałe, a dzięki właściwościom HI zapobiega wyzwalaniu pod wpływem przepięć atmosferycznych lub łączeniowych.
• Zdolność zwarciowa 6 kA: pozwala bezpiecznie wyłączyć prąd zwarciowy w typowych rozdzielnicach domowych i biurowych, zgodnie z wymaganiami instalacyjnymi.
• 1P+N (jeden biegun fazowy + neutralny): oszczędność miejsca w rozdzielnicy przy jednoczesnym zapewnieniu pełnej ochrony obwodu jednofazowego.

Zgodność z Normami

Wyłącznik AFH975 spełnia wymagania norm europejskich dla urządzeń różnicowoprądowych z członem nadprądowym. Posiada certyfikat CE, potwierdzający zgodność z dyrektywami niskonapięciowymi. Montaż i eksploatacja zgodna z przepisami bezpieczeństwa.

Zastosowanie

RCBO AFH975 znajduje zastosowanie w instalacjach wymagających jednoczesnej ochrony przeciwporażeniowej i przeciążeniowo-zwarciowej, szczególnie tam, gdzie wymagana jest selektywność i odporność na udary napięciowe.

• Ochrona obwodów gniazd wtyczkowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie linii oświetleniowych z oprawami LED oraz tradycyjnymi.
• Sterowanie i ochrona jednostrefowych układów automatyki budynkowej (np. kotłownie, klimatyzacja) – pod warunkiem zgodności z projektem.
• Instalacje z urządzeniami generującymi wyższe upływności (np. falowniki, UPS) – typ A-HI minimalizuje fałszywe zadziałania.

Wskazówki Montażowe

Montaż wyłącznika AFH975 może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony co najmniej IP20. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i sprawdź brak napięcia. Przekrój przewodów dobierz zgodnie z obciążalnością prądową (dla 25 A zalecany co najmniej 2,5 mm² Cu). Momenty dokręcania zacisków stosuj według dokumentacji producenta – nie przekraczaj wartości podanych na obudowie.

FAQ

• Czy wyłącznik AFH975 jest podświetlany? W dostępnych danych nie ma informacji o podświetleniu. Standardowo wyłączniki RCBO nie posiadają podświetlenia – stan zadziałania sygnalizowany jest mechanicznym wychyleniem dźwigni.
• Jaki stopień ochrony (IP) ma to urządzenie? Z danych źródłowych nie wynika konkretny stopień IP. W przypadku aparatury modułowej do rozdzielnic typowym minimalnym stopniem ochrony jest IP20 – szczegóły należy sprawdzić na etykiecie produktu lub w karcie katalogowej.
• Jaka jest różnica między typem A a typem A-HI? Typ A wykrywa prądy różnicowe przemienne i pulsujące stałe, natomiast wersja A-HI dodatkowo charakteryzuje się zwiększoną odpornością na udary napięciowe (krótkozwłoczność), co zapobiega niepożądanej zadziałaniom podczas przepięć atmosferycznych lub łączeniowych.
