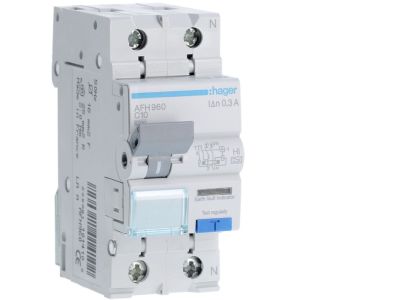

Wyłącznik różnicowoprądowy krótkozwłoczny z członem nadprądowym 1P+N 6kA C 10A/300mA Typ A-HI, RCBO | AFH960 Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO) AFH960 łączy w jednym urządzeniu ochronę przed skutkami prądów różnicowych oraz zabezpieczenie nadprądowe. Konfiguracja 1P+N, prąd znamionowy 10 A, charakterystyka C, zdolność zwarciowa 6 kA oraz czułość różnicowa 300 mA typu A-HI z krótkozwłocznością czynią go rozwiązaniem do obwodów jednofazowych wymagających selektywności i odporności na przepięcia.

• 1P+N: Zabezpiecza przewód fazowy i neutralny w instalacji jednofazowej, zapewniając kompleksową ochronę różnicową i nadprądową w jednym module.
• Prąd znamionowy 10 A, charakterystyka C: Gwarantuje niezawodne wyzwalanie przy prądach 5–10 krotności prądu znamionowego, co sprawdza się przy odbiornikach indukcyjnych i silnikach.
• Zdolność zwarciowa 6 kA: Umożliwia bezpieczne wyłączenie zwarcia w typowych instalacjach przemysłowych i domowych bez ryzyka uszkodzenia urządzenia.
• Typ A-HI (wysoka odporność na przepięcia): Odporny na fałszywe wyzwolenia wywołane udarami prądowymi, idealny do obwodów z elektroniką i sprzętem IT.
• Krótkozwłoczność: Opóźnienie czasowe zapobiega niepożądanemu zadziałaniu przy chwilowych przepięciach, umożliwiając selektywną koordynację z innymi zabezpieczeniami.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie z aktualnymi standardami dla hybrydowych urządzeń różnicowoprądowych z członem nadprądowym.

Zastosowanie

Wyłącznik AFH960 przeznaczony jest do ochrony i sterowania obwodami jednofazowymi w instalacjach niskiego napięcia. Sprawdza się zarówno w rozdzielnicach domowych, jak i w obiektach przemysłowych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych i biurowych.
• Zabezpieczenie odbiorników o charakterystyce C – silniki, transformatory, urządzenia grzewcze.
• Instalacje wymagające wysokiej odporności na przepięcia – serwerownie, sprzęt elektroniczny, systemy alarmowe.
• Obwody wymagające selektywności działania zabezpieczeń różnicowoprądowych wraz z członem nadprądowym.

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz do prądu znamionowego 10 A. Moment dokręcania zacisków oraz długość odizolowania przewodu należy stosować zgodnie z dokumentacją producenta.

FAQ

• Co oznacza oznaczenie Typ A-HI? Typ A-HI to wersja o wysokiej odporności na przepięcia (High Immunity). Urządzenie jest odporne na fałszywe wyzwolenia spowodowane udarami prądowymi, np. od wyładowań atmosferycznych lub łączenia odbiorników.
• Jaka jest zdolność zwarciowa wyłącznika AFH960? Zdolność zwarciowa wynosi 6 kA, co pozwala bezpiecznie wyłączyć zwarcie w typowych instalacjach jednofazowych.
• Czy wyłącznik ma opóźnienie czasowe? Tak, jest to wersja krótkozwłoczna – posiada fabrycznie zadane opóźnienie czasowe, które zapobiega niepożądanemu zadziałaniu przy chwilowych przepięciach i umożliwia selektywną współpracę z innymi zabezpieczeniami w rozdzielnicy.
