Wyłącznik różnicowoprądowy iID-40-4-30-B-SI 40A 4-biegunowy 30mA typ B-SI | A9Z61440 Schneider Electric

Opis i Kluczowe Cechy

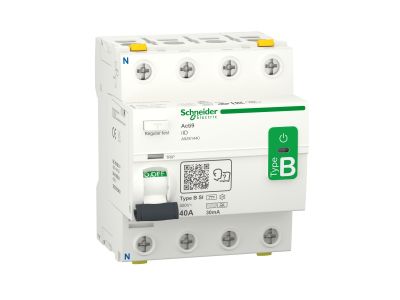

Wyłącznik różnicowoprądowy Acti9 iID A9Z61440 firmy Schneider Electric to modułowe urządzenie 4-biegunowe o prądzie znamionowym 40 A i czułości 30 mA typu B-SI. Zapewnia ochronę przed porażeniem elektrycznym przy bezpośrednim lub pośrednim kontakcie oraz zabezpiecza przed zagrożeniem pożarowym. Dzięki znamionowemu warunkowemu prądowi zwarciowemu Inc 10 kA i wytrzymałości elektrycznej do 15 000 cykli gwarantuje niezawodność w wymagających instalacjach. Szerokość modułu 8 jednostek (72 mm) ułatwia montaż w rozdzielnicy.

• Prąd znamionowy In 40 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, minimalizując ryzyko przeciążenia i przegrzania.
• Czułość 30 mA typu B-SI: Reaguje na prądy różnicowe stałe, zmienne i o wysokiej częstotliwości, zapewniając kompleksową ochronę w nowoczesnych instalacjach z elektroniką.
• Znamionowa zdolność łączeniowa Im 1500 A / warunkowy prąd zwarciowy Inc 10 kA: Wytrzymuje przepięcia i zwarcia w sieci, chroniąc urządzenia odbiorcze i instalację.
• Wskaźniki Visitrip i Visisafe: Mechaniczny wskaźnik uszkodzonego urządzenia oraz zielony pasek na przełączniku sygnalizujący całkowite otwarcie biegunów – skraca czas diagnozy i zwiększa bezpieczeństwo konserwacji.
• Stopień ochrony IP20 (w obudowie modułowej IP40): Odpowiedni do zabudowy w suchych pomieszczeniach; po zamontowaniu w rozdzielnicy uzyskuje wyższy stopień pyłoszczelności.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 61008-2-1 oraz IEC/EN 62423. Oznacza to pełną zgodność z europejskimi standardami dla wyłączników różnicowoprądowych, potwierdzoną certyfikatem CE.

Zastosowanie

Acti9 iID typ B-SI dedykowany jest do obwodów, w których występują odkształcone prądy upływu – m.in. z przekształtnikami energoelektronicznymi, sterownikami PLC, przetwornicami częstotliwości i ładowarkami pojazdów elektrycznych. Sprawdza się jako główne zabezpieczenie w instalacjach mieszkaniowych, biurowych i przemysłowych.

• Ochrona obwodów gniazd wtyczkowych przed porażeniem i pożarem w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie linii zasilających urządzenia z elektroniką, silniki z falownikami i inne odbiorniki generujące prądy upływu o kształcie sinusoidalnym, pulsującym i stałym.
• Główna ochrona różnicowoprądowa w instalacjach z fotowoltaiką (po stronie AC) oraz w stacjach ładowania pojazdów elektrycznych.
• Element rozdzielnic przemysłowych, gdzie wymagana jest niezawodna selektywność i wysoka odporność na przepięcia (kategoria nadnapięciowa IV).

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się na szynie DIN TH35 (35 mm). Przekrój przewodów należy dobrać do prądu znamionowego 40 A i warunków zwarciowych zgodnie z dokumentacją producenta. Moment dokręcania zacisków – postępuj zgodnie z danymi na obudowie lub kartą katalogową. Przed pierwszym uruchomieniem sprawdź poprawność połączeń i działanie przycisku testowego.

FAQ

• Czy wyłącznik ma podświetlenie lub diodę LED? Nie, produkt nie posiada podświetlenia. Jego stan jest sygnalizowany mechanicznie – zielony pasek Visisafe informuje o pełnym rozłączeniu biegunów, a czerwony wskaźnik Visitrip wskazuje, który wyłącznik zadziałał.
• Jaki jest stopień ochrony wyłącznika? Obudowa modułu ma stopień IP20 (chroni przed ciałami stałymi o średnicy ≥12,5 mm i nie chroni przed wodą). Po zamontowaniu w rozdzielnicy spełniającej normę IEC/EN 60529 uzyskuje IP40.
• Do czego służy typ B-SI? Typ B-SI oznacza wyłącznik różnicowoprądowy wrażliwy na prądy stałe i zmienne oraz odporny na skoki napięcia (odporność na prądy udarowe). Jest zalecany do obwodów z przekształtnikami i nowoczesnymi urządzeniami energoelektronicznymi.
