Wyłącznik różnicowoprądowy Acti9 iID-80-4-300-B-SI 80A 4-biegunowy 300mA typ B-SI | A9Z64480 Schneider Electric

Opis i Kluczowe Cechy

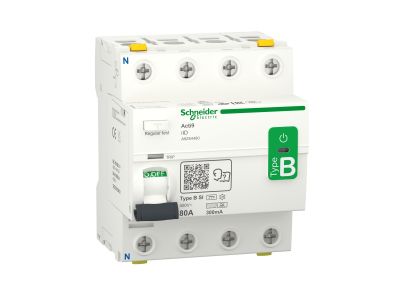

Wyłącznik różnicowoprądowy Acti9 iID-80-4-300-B-SI (symbol A9Z64480) to czterobiegunowe urządzenie o prądzie znamionowym 80 A i prądzie różnicowym 300 mA. Wykonanie typu B-SI zapewnia wykrywanie prądów różnicowych o kształcie sinusoidalnym, tętniącym i stałym, a jednocześnie wprowadza opóźnienie czasowe (selektywność) – kluczowe w instalacjach kaskadowych z wieloma wyłącznikami różnicowoprądowymi.

• Prąd znamionowy 80 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w rozdzielnicach głównych budynków przemysłowych lub wielorodzinnych.
• Prąd różnicowy 300 mA: dedykowany przede wszystkim do ochrony przeciwpożarowej (wymagany tam, gdzie obciążalność zwarciowa i długotrwała nie przekracza norm), ogranicza ryzyko przegrzania przewodów w przypadku uszkodzenia izolacji.
• Typ B-SI (selektywny): łączy detekcję prądów stałych (typ B) z opóźnieniem wyzwalania – pozwala na zachowanie ciągłości zasilania odbiorników krytycznych przy zwarciu różnicowym w dolnej części instalacji.
• 4 bieguny (3 fazy + N): stosowany w sieciach trójfazowych z przewodem neutralnym, zarówno w systemach TN-C-S, jak i TT.
• Konstrukcja modułowa: łatwy montaż na szynie TH35 oraz proste przyłączanie przewodów za pomocą zintegrowanych zacisków.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm dla wyłączników różnicowoprądowych (RCD) oraz posiada certyfikat CE. Przeznaczony do instalacji wykonanych zgodnie z obowiązującymi przepisami – szczegóły dostępne w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik różnicowoprądowy Acti9 iID-B-SI znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciwporażeniowa i przeciwpożarowa w obwodach z odbiornikami generującymi prądy stałe lub wyższe harmoniczne.

• Ochrona główna rozdzielnic obiektów użyteczności publicznej, biur, magazynów oraz hal przemysłowych.
• Zabezpieczenie obwodów zasilających stacje ładowania pojazdów elektrycznych, falowniki, przekształtniki częstotliwości oraz zasilacze impulsowe.
• Stosowanie w kaskadzie RCD jako wyłącznik selektywny (opóźniony) – zapewnia ciągłość zasilania pozostałych obwodów podczas przepięcia różnicowego w wydzielonej linii.
• Instalacje z wymogiem ochrony przeciwpożarowej – prąd różnicowy 300 mA spełnia zalecenia dla tego typu zabezpieczeń.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami elektrycznymi (kwalifikacja min. SEP do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie i upewnić się o braku napięcia na wszystkich biegunach. Wyłącznik mocuje się na szynie montażowej TH35 (DIN). Przekrój przyłączanych przewodów należy dobrać zgodnie z prądem znamionowym 80 A oraz obowiązującymi normami. Momenty dokręcania zacisków oraz dopuszczalne długości odizolowania przewodów – według instrukcji producenta dołączonej do opakowania.

FAQ

• Czym różni się typ B od typu B-SI w wyłącznikach różnicowoprądowych Acti9? Typ B wykrywa prądy różnicowe sinusoidalne, tętniące i stałe (np. z przekształtników), bez opóźnienia. Typ B-SI dodatkowo charakteryzuje się selektywnością – ma opóźnione wyzwalanie, co umożliwia jego zastosowanie jako wyłącznik przedpodstawowy w instalacjach kaskadowych.
• Jakie jest typowe zastosowanie wyłącznika o prądzie różnicowym 300 mA? Prąd 300 mA jest powszechnie stosowany w ochronie przeciwpożarowej (nie zapewnia ochrony przeciwporażeniowej przy bezpośrednim dotyku, gdyż próg 30 mA jest tu normą). Stosuje się go w obwodach, w których występują duże pojemnościowe prądy upływu, np. w długich liniach kablowych lub przy dużej liczbie odbiorników.
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje w nazwie ani w dostępnych danych stopnia ochrony. W standardowych warunkach montażu wewnątrz rozdzielnicy obudowa zapewnia co najmniej IP20 (ochrona przed dotykiem). Dokładne informacje znajdują się w karcie katalogowej produktu.
