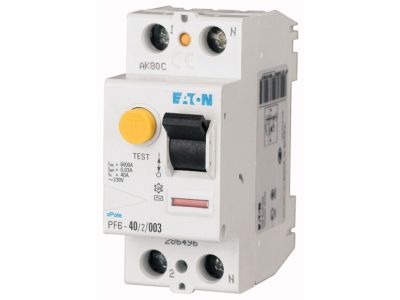

Wyłącznik różnicowoprądowy 2P 40A 0,03A typ AC PF6‑40/2/003 | 286496 Eaton

Alternatywny kod produktu: PF6-40/2/003

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy PF6-40/2/003 (symbol 286496) to dwubiegunowe urządzenie ochronne o prądzie znamionowym 40 A i czułości 30 mA typu AC. Przeznaczony do montażu w rozdzielnicach na szynie TH35, zapewnia niezawodną ochronę przeciwporażeniową w obwodach prądu przemiennego.

• Prąd znamionowy 40 A: umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, np. w instalacjach domowych, biurowych i lekkiego przemysłu, bez ryzyka przeciążenia.
• Czułość różnicowa 30 mA: wysoka czułość gwarantuje skuteczną ochronę przed porażeniem elektrycznym w przypadku uszkodzenia izolacji, minimalizując ryzyko dla ludzi.
• Typ AC: wykrywa prądy różnicowe o przebiegu sinusoidalnym – odpowiedni do obciążeń rezystancyjnych, indukcyjnych (np. silniki) oraz oświetlenia, bez składowej stałej.
• Konstrukcja dwubiegunowa (2P): rozłącza jednocześnie oba przewody fazowe w instalacji jednofazowej, zwiększając bezpieczeństwo przy odłączaniu napięcia.

Zgodność z Normami

Wyłącznik spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt jest zgodny z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo i niezawodność w standardowych instalacjach elektrycznych.

Zastosowanie

Wyłącznik różnicowoprądowy PF6-40/2/003 znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przeciwporażeniowa w obwodach prądu przemiennego bez składowej stałej.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w budynkach mieszkalnych.
• Zabezpieczenie linii zasilających urządzenia biurowe, AGD i narzędzia ręczne.
• Stosowanie w rozdzielnicach przemysłowych i komercyjnych przy obciążeniach o charakterze rezystancyjno-indukcyjnym.
• Element zabezpieczeń w instalacjach tymczasowych na budowach (przy zachowaniu odpowiedniej selektywności).

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony min. IP20. Przewody należy podłączać zgodnie ze schematem na obudowie, a moment dokręcania zacisków dostosować do zaleceń producenta (dostępnych w karcie katalogowej). Przekrój żył dobierz do prądu znamionowego obwodu (max. 40 A) i warunków środowiskowych.

FAQ

• Co oznacza oznaczenie AC w typie wyłącznika różnicowoprądowego? Typ AC wykrywa prądy różnicowe o przebiegu sinusoidalnym (50/60 Hz). Jest przeznaczony do instalacji, w których nie występują składowe stałe ani impulsowe – głównie obciążenia rezystancyjne i klasyczne silniki.
• Jaki stopień ochrony ma ten wyłącznik? Standardowo aparatura modułowa montowana w rozdzielnicy ma stopień ochrony IP20 od strony czołowej (osłony). Podana wartość dotyczy osłony przed dostępem do części niebezpiecznych, a nie odporności na wilgoć – dlatego urządzenie należy instalować w puszkach i rozdzielnicach o odpowiedniej klasie szczelności.
• Czy mogę użyć tego wyłącznika do ochrony obwodów z zasilaczami impulsowymi (np. sterowniki LED, komputery)? Nie – przy obciążeniach generujących wyższe harmoniczne lub składową stałą (np. zasilacze impulsowe, falowniki) typ AC może nie zadziałać prawidłowo. W takich przypadkach zaleca się stosowanie wyłączników typu A lub F.
