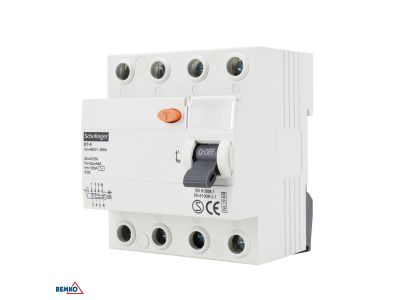

Wyłącznik różnicowoprądowy 63A 4P 30MA AC Schelinger | A03-K7-4-63-030 Bemko

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy marki Schelinger (BEMKO) o prądzie znamionowym 63A to zaawansowany aparat elektryczny zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach trójfazowych. Urządzenie charakteryzuje się czułością na prąd różnicowy o wartości 30 mA, co klasyfikuje je jako środek ochrony uzupełniającej przed dotykiem bezpośrednim. Wykonanie czterobiegunowe (4P) pozwala na pełne zabezpieczenie obwodów siłowych oraz rozdzielczych. Solidna konstrukcja mechaniczna gwarantuje długą żywotność i niezawodność działania nawet w wymagających warunkach przemysłowych. Wyłącznik typu AC jest dedykowany do wykrywania sinusoidalnych prądów upływu, co czyni go standardowym rozwiązaniem w budownictwie mieszkaniowym i komercyjnym.

• Prąd znamionowy 63A: Pozwala na obsługę obwodów o dużym obciążeniu, zapewniając stabilność zasilania.
• Czułość 30mA: Kluczowy parametr dla ochrony zdrowia i życia użytkowników, minimalizujący ryzyko porażenia prądem.
• Konstrukcja 4-modułowa: Standardowa szerokość ułatwia montaż w typowych rozdzielnicach modułowych.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu pracy aparatu ułatwia diagnostykę usterki w instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnienie wymagań normy IEC/EN 61008-1 gwarantuje, że wyłącznik różnicowoprądowy Schelinger zachowuje powtarzalność parametrów wyzwalania oraz odpowiednią wytrzymałość dielektryczną. Posiada certyfikację CE, co potwierdza dopuszczenie do obrotu na rynku Unii Europejskiej oraz zgodność z dyrektywami niskonapięciowymi (LVD) i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Wyłącznik różnicowoprądowy 63A 4P znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem dla:

• Budownictwa mieszkaniowego: Jako główne zabezpieczenie różnicowoprądowe w rozdzielnicach domowych.
• Obiektów komercyjnych: Ochrona obwodów w biurach, sklepach oraz placówkach użyteczności publicznej.
• Przemysłu: Zabezpieczanie maszyn i urządzeń zasilanych trójfazowo, gdzie nie występują odkształcenia wyższymi harmonicznymi wymagające typów A lub B.
• Warsztatów: Skuteczna ochrona elektronarzędzi i urządzeń stacjonarnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu znamionowego 63A, co zapewnia bezpieczny przepływ energii.
• Prawidłowe podłączenie toru N: Należy upewnić się, że przewód neutralny jest podłączony do odpowiednio oznaczonego zacisku.
• Regularne testowanie: Użytkownik jest zobowiązany do okresowego sprawdzania sprawności mechanizmu wyzwalającego poprzez naciśnięcie przycisku TEST (zalecane raz w miesiącu).

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, wyłącznik różnicowoprądowy (RCCB) służy wyłącznie do ochrony przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować wyłącznik nadprądowy (MCB).

2. Co oznacza typ AC?
Typ AC oznacza, że urządzenie jest zaprojektowane do wykrywania prądów różnicowych sinusoidalnych przemiennych. Jest to najczęściej stosowany typ w standardowych instalacjach domowych.

3. Czy można go zamontować w pionie?
Zaleca się montaż w pozycji pionowej na szynie DIN, co jest standardem w rozdzielnicach elektrycznych, zapewniając optymalne warunki pracy mechanizmu.
