Wyłącznik różnicowoprądowy 4P 80A 30mA typ A, iID-80-4-30-A, Acti 9 | A9Z21480 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy iID o numerze katalogowym A9Z21480 to zaawansowany komponent z renomowanej serii Acti9 od Schneider Electric. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 80 A, co pozwala na jego zastosowanie w obwodach o dużym obciążeniu, zapewniając jednocześnie najwyższy poziom ochrony przeciwporażeniowej. Jako wyłącznik 4-biegunowy (4P), jest dedykowany do pracy w sieciach trójfazowych z przewodem neutralnym umieszczonym po lewej stronie (położenie neutralne: LEFT).

Kluczowym aspektem technicznym jest typ zabezpieczenia różnicowoprądowego klasy A. Oznacza to, że urządzenie reaguje nie tylko na sinusoidalne prądy upływu, ale również na prądy wyprostowane pulsacyjne, co jest niezbędne w nowoczesnych instalacjach nasyconych elektroniką, zasilaczami impulsowymi czy falownikami. Czułość różnicowoprądowa na poziomie 30 mA klasyfikuje ten aparat jako środek ochrony uzupełniającej przed dotykiem bezpośrednim, co jest standardem w budownictwie mieszkaniowym i komercyjnym.

• Prąd znamionowy 80 A: Umożliwia pracę w rozdzielnicach głównych i podrozdzielnicach o wysokim zapotrzebowaniu na moc.
• Typ A: Gwarantuje bezpieczeństwo przy wykrywaniu odkształconych przebiegów prądu upływu.

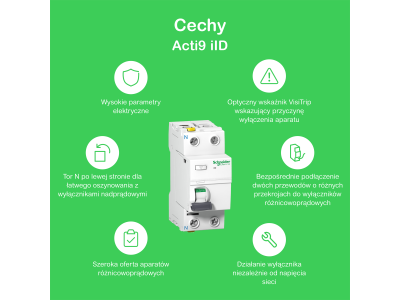

• Seria Acti9: System modułowy zapewniający pełną kompatybilność z akcesoriami takimi jak styki pomocnicze czy wyzwalacze.
• Wskaźnik VisiSafe: Zapewnia bezpieczną pracę i konserwację dzięki wyraźnej sygnalizacji stanu styków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych. Wyłącznik iID spełnia wymagania normy EN 61008-1, która określa standardy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki przynależności do rodziny Acti9, aparat ten przechodzi rygorystyczne testy jakościowe Schneider Electric, co przekłada się na długą żywotność elektryczną i mechaniczną nawet w trudnych warunkach eksploatacyjnych.

Zastosowanie

Wyłącznik różnicowoprądowy iID-80-4-30-A znajduje szerokie zastosowanie w sektorze budownictwa wielorodzinnego, użyteczności publicznej oraz w przemyśle. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów gniazd wtykowych i oświetleniowych w nowoczesnych biurowcach.
• Ochrony instalacji zasilających urządzenia końcowe wyposażone w układy prostownicze (np. komputery, UPS, oświetlenie LED).
• Zastosowań w rozdzielnicach przemysłowych, gdzie wymagana jest wysoka obciążalność prądowa przy zachowaniu czułości 30 mA.
• Systemów automatyki budynkowej, gdzie niezawodność zasilania i bezpieczeństwo użytkowników są priorytetem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Należy zwrócić szczególną uwagę na położenie zacisku neutralnego, który w tym modelu znajduje się po lewej stronie. Podczas instalacji zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie 80 A. Przed oddaniem instalacji do użytku konieczne jest przeprowadzenie testu działania za pomocą przycisku kontrolnego "T" umieszczonego na froncie obudowy oraz wykonanie pomiarów parametrów pętli zwarcia i czasu zadziałania wyłącznika RCD.

FAQ

1. Czy ten wyłącznik posiada zabezpieczenie nadmiarowoprądowe?
Nie, model iID to wyłącznik typu RCCB, co oznacza, że chroni on wyłącznie przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować odpowiedni wyłącznik nadmiarowoprądowy (MCB).

2. Co oznacza typ A w tym urządzeniu?
Typ A oznacza, że wyłącznik reaguje na prądy różnicowe sinusoidalne oraz prądy pulsacyjne stałe. Jest to rozwiązanie bardziej wszechstronne niż typ AC, zalecane w instalacjach z dużą ilością elektroniki.

3. Czy mogę podłączyć zasilanie od dołu urządzenia?
Tak, konstrukcja aparatów serii Acti9 iID zazwyczaj pozwala na dowolność kierunku zasilania (góra/dół), jednak zawsze należy zweryfikować schemat połączeń widoczny na obudowie konkretnego egzemplarza.
