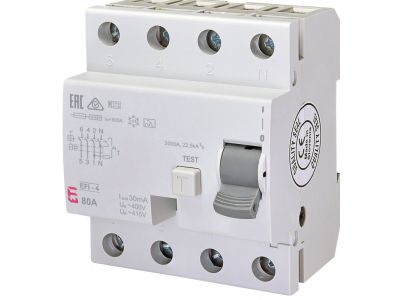

Wyłącznik różnicowoprądowy 4P 80A 0,03A typ A EFI-4 | 002062545 Eti

Alternatywny kod produktu: EFI-4 A 80/0.03

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy EFI-4 to 4-biegunowe urządzenie ochronne o prądzie znamionowym 80 A i prądzie różnicowym 0,03 A (30 mA). Typ A zapewnia ochronę w obwodach z przebiegami pulsującymi, typowymi dla nowoczesnych urządzeń elektronicznych. Przeznaczony do montażu na szynie TH35.

• 4 bieguny (4P): Umożliwia ochronę obwodów trójfazowych z przewodem neutralnym – pełne zabezpieczenie wszystkich przewodów fazowych i neutralnego.
• Prąd znamionowy 80 A: Zapewnia pracę w instalacjach o znacznym obciążeniu, bez ryzyka przeciążenia wyłącznika.
• Prąd różnicowy 0,03 A (30 mA): Wysoka czułość – zapewnia skuteczną ochronę przeciwporażeniową w obwodach odbiorczych.
• Typ A: Reaguje na prądy różnicowe sinusoidalne oraz pulsujące (stałe i przemienne) – odpowiedni do urządzeń z prostownikami, falownikami, elektroniką.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej i niskiego napięcia. (Brak szczegółowych numerów norm w karcie katalogowej).

Zastosowanie

Wyłącznik różnicowoprądowy EFI-4 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych, szczególnie tam, gdzie wymagana jest ochrona przeciwporażeniowa przy dużym obciążeniu.

• Ochrona obwodów gniazd wtyczkowych i odbiorów stałych w instalacjach trójfazowych.
• Zabezpieczenie urządzeń elektronicznych i sterowników (typ A wykrywa pulsujące prądy różnicowe).
• Stosowanie w obwodach z falownikami, zasilaczami impulsowymi i prostownikami.
• Ochrona przeciwporażeniowa w instalacjach z przewodem neutralnym – 4-biegunowa topologia.

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego EFI-4 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Urządzenie przeznaczone jest do montażu na szynie montażowej TH-35 (DIN). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Przekrój przewodów dobrać zgodnie z obciążalnością prądową (80 A) i obowiązującymi normami (np. PN-HD 60364). Moment dokręcania zacisków – według specyfikacji producenta.

FAQ

• Czy wyłącznik typ A nadaje się do ochrony standardowych obwodów gniazd? Tak, typ A jest zalecany w obwodach, w których występują odbiorniki generujące pulsujące prądy różnicowe (komputery, sprzęt AGD z elektroniką). Dla obwodów czysto rezystancyjnych wystarczy typ AC, ale typ A jest uniwersalny.
• Jaki jest stopień ochrony (IP) tego wyłącznika? W dostępnych danych nie podano stopnia ochrony. Standardowo aparatura modułowa do montażu w rozdzielnicy ma IP20 (ochrona przed palcem). W przypadku instalacji w trudnych warunkach należy stosować dodatkowe obudowy.
• Czy wyłącznik można stosować jako główny w tablicy licznikowej? Prąd 80 A umożliwia stosowanie jako wyłącznik główny lub odcinkowy w instalacjach o dużym zapotrzebowaniu. Należy jednak upewnić się, że prąd różnicowy 30 mA jest odpowiedni (w niektórych przypadkach stosuje się wyłączniki selektywne o większym prądzie różnicowym).
