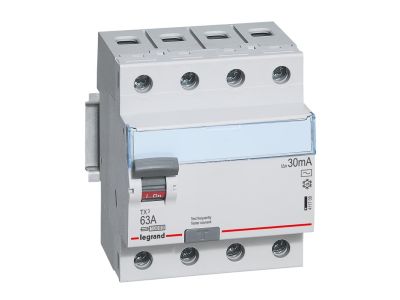

Wyłącznik różnicowoprądowy 4P 63A 30mA typ AC, P304 TX3 | 411709 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Legrand z serii TX3 o numerze katalogowym 411709 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach elektrycznych. Jako aparat czterobiegunowy (4P), jest dedykowany do pracy w sieciach trójfazowych o napięciu znamionowym 400 V~. Prąd znamionowy urządzenia wynosi 63 A, co pozwala na jego zastosowanie w obwodach o znacznym obciążeniu, zapewniając stabilną pracę systemu rozdzielczego.

• Czułość różnicowa: Znamionowy prąd różnicowy o wartości 30 mA gwarantuje skuteczną ochronę przeciwporażeniową przy dotyku bezpośrednim.
• Typ AC: Urządzenie zostało zoptymalizowane pod kątem wykrywania prądów różnicowych sinusoidalnych przemiennych, co jest standardem w większości instalacji bytowych i przemysłowych.
• Konstrukcja modułowa: Szerokość wynosząca 4 moduły (każdy po 17,5 mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Kompatybilność: Aparat umożliwia przyłączanie za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco przyspiesza prace prefabrykacyjne.
• Rozbudowa: Możliwość wyposażenia w akcesoria dodatkowe z serii DX3, takie jak styki pomocnicze, wyzwalacze czy napędy, zwiększa funkcjonalność układu sterowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą przedmiotową EN 61008-1. Zgodność ta potwierdza, że wyłącznik spełnia europejskie wymagania dotyczące bezpieczeństwa, trwałości mechanicznej oraz niezawodności działania w warunkach domowych i podobnych. Wykorzystanie sprawdzonych materiałów izolacyjnych oraz precyzyjnych mechanizmów wyzwalających gwarantuje długowieczność urządzenia nawet przy częstych cyklach łączeniowych.

Zastosowanie

Wyłącznik różnicowoprądowy P304 TX3 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w sektorze przemysłowym. Dzięki prądowi znamionowemu 63 A, idealnie sprawdza się jako główne zabezpieczenie różnicowoprądowe w rozdzielnicach piętrowych lub jako zabezpieczenie grupowe obwodów gniazd wtykowych i oświetleniowych. Jest niezastąpiony wszędzie tam, gdzie wymagana jest wysoka niezawodność zasilania przy jednoczesnym zachowaniu maksymalnego poziomu ochrony użytkowników przed porażeniem prądem elektrycznym.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Podłączenie: Możliwość zasilania od góry lub od dołu przy użyciu szyn łączeniowych ułatwia estetyczne i bezpieczne okablowanie rozdzielnicy.
• Weryfikacja: Po zamontowaniu urządzenia konieczne jest sprawdzenie poprawności działania za pomocą przycisku TEST, co powinno być powtarzane okresowo zgodnie z lokalnymi przepisami.
• Identyfikacja: Szara dźwignia załączająca pozwala na szybką identyfikację stanu aparatu w rzędzie innych zabezpieczeń.

FAQ

1. Czy wyłącznik typu AC wykrywa prądy pulsujące DC?
Nie, wyłącznik typu AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych przemiennych. Do ochrony obwodów z elektroniką generującą prądy pulsujące zaleca się typ A.

2. Czy do tego modelu można dołożyć styk pomocniczy?
Tak, wyłącznik jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na montaż styków pomocniczych, sygnalizacyjnych oraz wyzwalaczy wzrostowych.

3. Jaka jest szerokość urządzenia w rozdzielnicy?
Urządzenie zajmuje 4 standardowe pola modułowe, co odpowiada łącznej szerokości 70 mm.
