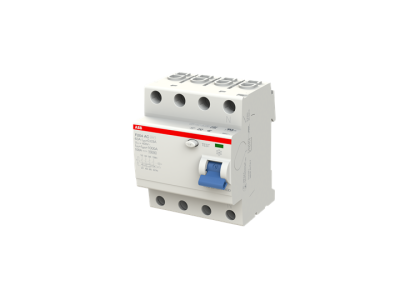

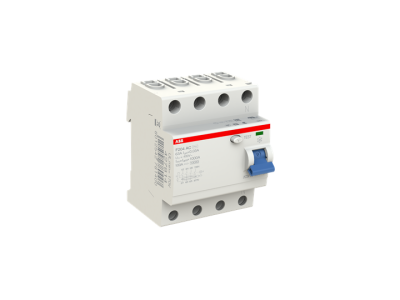

Wyłącznik różnicowoprądowy 4P 63A 30mA typ AC, F204 AC-63/0.03 STANDARD | 2CSF204001R1630 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii F200, model F204 AC-63/0.03, to zaawansowane urządzenie zabezpieczające zaprojektowane w celu zapewnienia najwyższego poziomu ochrony ludzi oraz instalacji elektrycznych przed prądem zwarciowym do ziemi. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na jego stosowanie w obwodach o znacznym obciążeniu, zachowując przy tym pełną selektywność i bezpieczeństwo pracy. Jako aparat czterobiegunowy (4P), idealnie nadaje się do systemów trójfazowych, monitorując sumę prądów w przewodach fazowych i przewodzie neutralnym.

• Typ wyzwalania AC: Urządzenie jest zoptymalizowane do wykrywania sinusoidalnych prądów upływu, co czyni je standardowym rozwiązaniem w klasycznych instalacjach budynkowych.
• Znamionowy prąd różnicowy 30 mA: Taka czułość urządzenia gwarantuje skuteczną ochronę przeciwporażeniową, reagując natychmiastowo w przypadku wykrycia upływu prądu mogącego zagrażać życiu.
• Wysoka wytrzymałość: Solidna konstrukcja marki ABB gwarantuje długowieczność i niezawodność nawet przy częstych operacjach łączeniowych.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy ułatwia diagnostykę i podnosi bezpieczeństwo personelu technicznego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań elektroinstalacyjnych. Wyłącznik spełnia wymagania normy IEC/EN 61008, która definiuje standardy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki temu projektanci i instalatorzy mają pewność, że urządzenie zachowa swoje parametry techniczne w deklarowanym okresie eksploatacji, zapewniając stabilność ochrony w budownictwie mieszkaniowym i komercyjnym.

Zastosowanie

Wyłącznik F204 AC-63/0.03 znajduje szerokie zastosowanie przede wszystkim w instalacjach domowych oraz budynkach użyteczności publicznej. Jest kluczowym elementem rozdzielnic głównych i oddziałowych, gdzie wymagana jest ochrona uzupełniająca przed dotykiem bezpośrednim. Dzięki prądowi znamionowemu 63 A, aparat ten doskonale sprawdza się jako zabezpieczenie grupowe dla wielu obwodów końcowych. Jest dedykowany do odbiorników o charakterystyce rezystancyjnej i indukcyjnej, które nie generują odkształceń wyższych harmonicznych w prądzie upływu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Szyna DIN: Aparat jest przystosowany do szybkiego montażu na standardowej szynie montażowej DIN (TH35) zgodnie z normą EN 60715.
• Moment dokręcania: Aby zapewnić trwałe połączenie i uniknąć przegrzewania się zacisków, należy stosować odpowiedni moment dokręcania śrub zaciskowych, zgodnie z dokumentacją techniczną producenta.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o dużym przekroju, co jest niezbędne przy prądzie znamionowym 63 A, zapewniając niską rezystancję styku.
• Testowanie: Po instalacji oraz w regularnych odstępach czasu należy używać przycisku "Test" (T) znajdującego się na froncie obudowy, aby zweryfikować poprawność działania mechanizmu wyzwalającego.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, model F204 to wyłącznik różnicowoprądowy (RCCB), który chroni przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadmiarowoprądowy (MCB).

2. Co oznacza typ AC?
Typ AC oznacza, że wyłącznik jest przeznaczony do wykrywania prądów różnicowych o przebiegu sinusoidalnym przemiennym. Jest to najczęściej stosowany typ w standardowych instalacjach oświetleniowych i gniazdowych.

3. Czy można go stosować w sieciach jednofazowych?
Jest to aparat 4-biegunowy dedykowany do sieci trójfazowych, jednak technicznie możliwe jest podłączenie go w specyficznych konfiguracjach, choć zaleca się stosowanie wersji 2P (F202) dla obwodów jednofazowych.
