Wyłącznik różnicowoprądowy 4P 63A 30mA typ AC, Ex9CL-N | 108333 Noark

Opis i Kluczowe Cechy

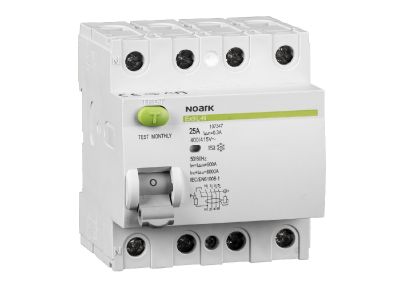

Wyłącznik różnicowoprądowy NOARK serii Ex9CL-N o numerze katalogowym 108333 to zaawansowane urządzenie modułowe zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Model ten charakteryzuje się konstrukcją czterobiegunową (4P) oraz prądem znamionowym wynoszącym 63 A, co pozwala na jego szerokie zastosowanie w obwodach trójfazowych o znacznym obciążeniu. Kluczowym elementem technologicznym jest wykorzystanie zasady magnesu stałego oraz przekaźnika spolaryzowanego. Dzięki takiemu rozwiązaniu, funkcja ochronna wyłącznika jest całkowicie niezależna od napięcia sieciowego, co oznacza, że urządzenie zadziała skutecznie nawet w przypadku zaniku napięcia na przewodach fazowych, o ile wystąpi upływ prądu doziemnego.

Urządzenie posiada czułość typu AC, co czyni je idealnym do wykrywania sinusoidalnych prądów różnicowych. Znamionowy prąd różnicowy zadziałania wynosi 30 mA, co stanowi standard w ochronie przeciwporażeniowej uzupełniającej (ochrona przy dotyku bezpośrednim). Wytrzymałość zwarciowa na poziomie 6 kA (seria ekonomiczna Ex9CL-N) gwarantuje stabilną pracę i bezpieczeństwo w typowych warunkach instalacyjnych budownictwa mieszkaniowego i komercyjnego.

• Prąd znamionowy 63 A: Umożliwia pracę w obwodach o dużym poborze mocy.
• Czułość 30 mA: Zapewnia skuteczną ochronę ludzi przed porażeniem prądem elektrycznym.
• Niezależność od napięcia: Mechanizm wyzwalający działa bez zewnętrznego źródła zasilania.
• Wytrzymałość zwarciowa 6 kA: Optymalna odporność dla standardowych rozdzielnic modułowych.

Zgodność z Normami

Wyłącznik różnicowoprądowy Ex9CL-N został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami międzynarodowymi. Spełnia on normę IEC/EN 61008-1, która określa wymagania dotyczące wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego. Zgodność z tą normą potwierdza wysoką jakość wykonania, powtarzalność parametrów elektrycznych oraz gwarantuje bezpieczeństwo użytkowania w długofalowej perspektywie czasowej.

Zastosowanie

Dzięki swojej charakterystyce, model Ex9CL-N 4P 63A 30mA znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest dedykowany do:

• Instalacji domowych: Ochrona obwodów gniazd wtykowych i oświetleniowych w domach jednorodzinnych i mieszkaniach.
• Budynków użyteczności publicznej: Zabezpieczanie infrastruktury w biurach, szkołach oraz placówkach medycznych.
• Sektora komercyjnego: Ochrona urządzeń w sklepach i punktach usługowych, gdzie występują odbiorniki trójfazowe.
• Rozdzielnic modułowych: Idealnie komponuje się z innymi aparatami modułowymi NOARK na szynie DIN.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej TH-35 (szyna DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Prawidłowe podłączenie przewodu neutralnego (N): W wyłącznikach 4-polowych kluczowe jest właściwe umiejscowienie przewodu N zgodnie z oznaczeniem na obudowie.
• Regularne testowanie: Użytkownik powinien przynajmniej raz w miesiącu nacisnąć przycisk „T” (Test) w celu sprawdzenia poprawności działania mechanizmu wyzwalającego.

FAQ

1. Czy ten wyłącznik wymaga zasilania pomocniczego do zadziałania?
Nie, technologia oparta na magnesie stałym sprawia, że wyłącznik działa niezależnie od napięcia sieciowego.

2. Co oznacza typ AC w tym urządzeniu?
Typ AC oznacza, że wyłącznik jest przeznaczony do wykrywania prądów różnicowych o przebiegu sinusoidalnym, które są typowe dla większości standardowych urządzeń domowych.

3. Czy mogę zastosować ten wyłącznik w obwodzie z falownikiem?
W przypadku urządzeń generujących odkształcone przebiegi prądu (jak falowniki), zaleca się sprawdzenie, czy nie jest wymagany wyłącznik typu A lub B. Typ AC jest przeznaczony do czystych przebiegów sinusoidalnych.
