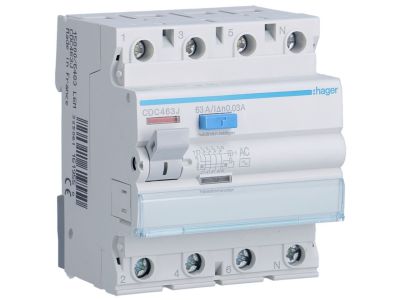

Wyłącznik różnicowoprądowy 4P 63A 30mA typ AC | CDC463J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy HAGER CDC463J to zaawansowany aparat modułowy zaprojektowany do zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na jego zastosowanie w rozdzielnicach głównych i obiektowych o znacznym obciążeniu. Jako aparat czterobiegunowy (4P), jest dedykowany do pracy w układach trójfazowych, gdzie monitoruje sumę wektorową prądów w przewodach fazowych oraz przewodzie neutralnym.

Kluczową cechą urządzenia jest znamionowy prąd różnicowy o wartości 30mA, co klasyfikuje ten wyłącznik jako środek ochrony uzupełniającej przed dotykiem bezpośrednim. Typ wyzwalania AC oznacza optymalizację pod kątem wykrywania sinusoidalnych prądów upływu, które są standardem w większości odbiorników domowych i przemysłowych. Solidna konstrukcja marki HAGER gwarantuje długowieczność i precyzję działania mechanizmu wyzwalającego, co bezpośrednio przekłada się na ograniczenie ryzyka pożaru wywołanego prądami upływu oraz ochronę zdrowia i życia użytkowników.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61008-1, co potwierdza jego zdolność do bezpiecznego rozłączania obwodów w warunkach znamionowych oraz wytrzymałość na prądy zwarciowe skojarzone z odpowiednim zabezpieczeniem nadprądowym. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku profesjonalnym i potwierdzeniem wysokiej jakości komponentów użytych w procesie produkcyjnym.

Zastosowanie

Wyłącznik różnicowoprądowy CDC463J znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w sektorze przemysłowym. Jest niezbędnym elementem w:

• Rozdzielnicach głównych budynków jednorodzinnych i wielorodzinnych jako zabezpieczenie obwodów gniazd wtykowych i oświetleniowych.
• Instalacjach warsztatowych, gdzie wymagana jest wysoka obciążalność prądowa (63A) przy jednoczesnym zachowaniu czułości ochrony przeciwporażeniowej.
• Systemach zasilania placów budowy i tymczasowych instalacjach zasilających.
• Zabezpieczaniu urządzeń w obudowach metalowych, gdzie występuje ryzyko pojawienia się napięcia na częściach przewodzących dostępnych w wyniku uszkodzenia izolacji podstawowej.

Wskazówki Montażowe

Montaż aparatu powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TS35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy.
• Przewody zasilające należy dokręcać z odpowiednim momentem obrotowym, aby uniknąć przegrzewania się styków; zaleca się stosowanie tulejek zaciskowych na przewodach typu linka.
• Należy pamiętać o regularnym testowaniu sprawności mechanizmu za pomocą przycisku "TEST" (zalecane raz w miesiącu), co wymusza przepływ prądu różnicowego i sprawdza poprawność zadziałania wyzwalacza.
• Ważne: Wyłącznik typu AC reaguje na prądy różnicowe sinusoidalne. Nie jest przeznaczony do ochrony w obwodach, gdzie mogą wystąpić odkształcone przebiegi prądu stałego (np. zaawansowane falowniki czy zasilacze UPS bez odpowiedniej filtracji).

FAQ

• Czy ten wyłącznik chroni przed zwarciem międzyfazowym? Nie, wyłącznik różnicowoprądowy nie zastępuje wyłącznika nadprądowego. Jego zadaniem jest wykrywanie upływu prądu do ziemi, a nie ochrona przed przeciążeniem lub zwarciem między przewodami roboczymi.
• Dlaczego wyłącznik wybija podczas burzy? W przypadku typu AC, gwałtowne przepięcia atmosferyczne mogą powodować chwilowe prądy upływu, które aktywują czuły mechanizm 30mA.
• Czy można go podłączyć w instalacji dwuprzewodowej (TN-C)? Nie, wyłączniki różnicowoprądowe wymagają rozdzielenia przewodu ochronno-neutralnego (PEN) na przewód neutralny (N) i ochronny (PE).
