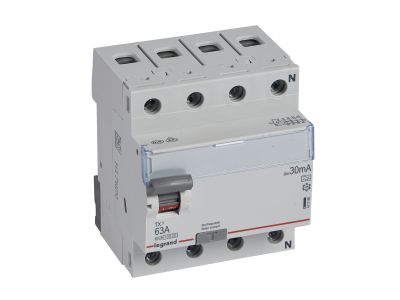

Wyłącznik różnicowoprądowy 4P 63A 30mA typ A, P304 TX3 | 411766 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Legrand z serii TX3, o numerze referencyjnym 411766, to zaawansowane urządzenie zabezpieczające zaprojektowane dla profesjonalnych instalacji elektroenergetycznych. Jako aparat czterobiegunowy (4P), jest dedykowany do pracy w sieciach trójfazowych o napięciu znamionowym 400 V~. Prąd znamionowy wynoszący 63 A pozwala na obsługę obwodów o znacznym obciążeniu, zapewniając jednocześnie najwyższy standard bezpieczeństwa. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 30 mA, który pełni funkcję ochrony uzupełniającej przed dotykiem bezpośrednim, co jest krytyczne dla ochrony życia i zdrowia użytkowników. Urządzenie charakteryzuje się typem wyzwalania A, co oznacza, że jest zdolne do wykrywania nie tylko standardowych prądów różnicowych sinusoidalnych przemiennych, ale również prądów pulsujących stałych. Jest to niezbędne w nowoczesnych instalacjach wyposażonych w elektronikę, taką jak zasilacze komputerowe, falowniki czy oświetlenie LED, które mogą generować odkształcone przebiegi prądu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w ścisłej zgodności z międzynarodową normą EN 61008-1, co gwarantuje jego niezawodność oraz powtarzalność parametrów pracy w trudnych warunkach eksploatacyjnych. Norma ta określa rygorystyczne wymagania dotyczące wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego, co czyni model P304 TX3 zaufanym komponentem w rozdzielnicach głównych i oddziałowych. Wysoka jakość wykonania przez firmę Legrand, lidera w branży elektro-technicznej, potwierdza trwałość mechaniczną i elektryczną urządzenia.

Zastosowanie

Wyłącznik różnicowoprądowy P304 TX3 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Dzięki charakterystyce typu A, jest on szczególnie zalecany do obwodów zasilających urządzenia końcowe wyposażone w prostowniki i układy elektroniczne. Może być stosowany jako główne zabezpieczenie przeciwporażeniowe w biurach, warsztatach oraz halach produkcyjnych. Możliwość rozbudowy o styki pomocnicze, wyzwalacze wzrostowe oraz napędy zdalne z serii DX3 sprawia, że aparat ten doskonale integruje się z systemami automatyki budynkowej i systemami zdalnego nadzoru nad instalacją elektryczną.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowym wsporniku montażowym TH35 (szyna DIN), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Szerokość aparatu wynosi dokładnie 4 moduły (70 mm), co ułatwia planowanie przestrzeni w prefabrykowanych obudowach. Wyłącznik został przystosowany do łączenia za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych, co znacząco skraca czas montażu i eliminuje ryzyko błędnych połączeń. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Szary kolor dźwigni załączającej pozwala na szybką identyfikację wizualną serii TX3 w rozdzielnicy.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model P304 TX3 jest wyłącznikiem różnicowoprądowym (RCCB) i służy do ochrony przed porażeniem oraz pożarem. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadmiarowoprądowy.
• Czym różni się typ A od typu AC? Typ AC wykrywa tylko prądy sinusoidalne przemienne, natomiast oferowany typ A wykrywa dodatkowo prądy pulsujące stałe, co czyni go bezpieczniejszym wyborem w nowoczesnych domach i biurach.
• Czy do tego modelu mogę podłączyć styki pomocnicze? Tak, aparat jest w pełni kompatybilny z akcesoriami serii DX3, takimi jak styki pomocnicze, sygnalizacyjne czy wyzwalacze.
