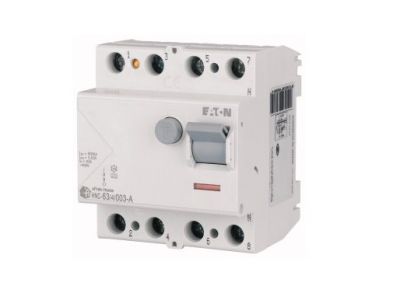

Wyłącznik różnicowoprądowy 4P 63A 30mA typ A, HNC-63/4/003-A | 194689 Eaton

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy EATON z serii HNC o numerze katalogowym 194689 to zaawansowany aparat modułowy zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na jego zastosowanie w obwodach o znacznym obciążeniu, zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jako aparat 4-biegunowy (4P), jest dedykowany do pracy w układach trójfazowych, skutecznie monitorując sumę prądów w przewodach fazowych i przewodzie neutralnym.

• Czułość Typu A: Wyłącznik reaguje nie tylko na sinusoidalne prądy różnicowe, ale również na prądy pulsujące stałe, co jest kluczowe w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe, falowniki czy sprzęt RTV/AGD.
• Znamionowy prąd różnicowy 30 mA: Wartość 0,03 A stanowi standard w zakresie ochrony przeciwporażeniowej uzupełniającej, chroniąc użytkowników przed skutkami bezpośredniego dotyku części pod napięciem.
• Wytrzymałość zwarciowa 6 kA: Znamionowa zdolność łączeniowa na poziomie 6000 A gwarantuje niezawodność działania i bezpieczeństwo aparatu nawet w przypadku wystąpienia prądów zwarciowych w instalacji.
• Trwałość mechaniczna: Solidna konstrukcja marki EATON zapewnia długowieczność i stabilność parametrów pracy w szerokim zakresie temperatur.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61008, co potwierdza jego skuteczność jako wyłącznika różnicowoprądowego działającego niezależnie od napięcia sieci. Posiada niezbędne certyfikaty dopuszczające do użytku w profesjonalnych rozdzielnicach elektrycznych na terenie Unii Europejskiej, co daje instalatorom pewność co do jakości i powtarzalności parametrów technicznych.

Zastosowanie

Wyłącznik HNC-63/4/003-A znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest idealnym rozwiązaniem do:

• Rozdzielnic mieszkaniowych: Zabezpieczanie obwodów gniazd wtykowych, oświetlenia oraz urządzeń kuchennych i łazienkowych.
• Obiektów komercyjnych: Ochrona instalacji w biurach, sklepach oraz punktach usługowych, gdzie wymagana jest wysoka niezawodność zasilania.
• Systemów z elektroniką: Dzięki charakterystyce typu A, doskonale sprawdza się w obwodach zasilających komputery, UPS-y oraz nowoczesne oświetlenie LED, które mogą generować odkształcone przebiegi prądu różnicowego.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia pełnej ochrony. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu znamionowego 63 A, co minimalizuje spadki napięcia.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy sprawdzić poprawność działania mechanizmu wyzwalającego poprzez naciśnięcie przycisku testowego. Producent zaleca regularne testowanie aparatu (np. raz w miesiącu).
• Pozycja montażowa: Aparat może być montowany w dowolnej pozycji, co ułatwia aranżację wnętrza rozdzielnicy.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, wyłącznik różnicowoprądowy HNC służy do ochrony przed prądem różnicowym (upływem). Do ochrony przed przeciążeniem i zwarciem należy zastosować odpowiedni wyłącznik nadmiarowoprądowy (MCB).

2. Czym różni się typ A od typu AC?
Typ AC reaguje tylko na prądy różnicowe sinusoidalne. Typ A, zastosowany w tym modelu, reaguje dodatkowo na prądy pulsujące stałe, co czyni go bezpieczniejszym wyborem w nowoczesnych domach i biurach.

3. Czy wyłącznik 63A można zastosować w instalacji o mniejszym prądzie umownym?
Tak, prąd znamionowy 63 A określa maksymalny prąd ciągły, jaki może przepływać przez aparat. Może on pracować w instalacjach o mniejszym obciążeniu, zapewniając odpowiedni zapas wydajności prądowej.
