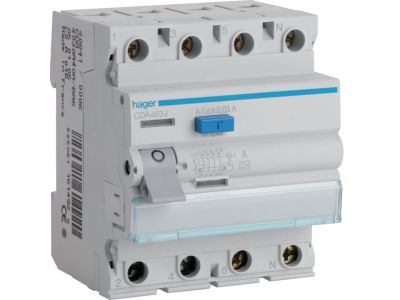

Wyłącznik różnicowoprądowy 4P 63A 30mA typ A | CDA463J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy HAGER CDA463J to zaawansowany aparat modułowy zaprojektowany do pracy w czterobiegunowych układach sieciowych (4P). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na jego zastosowanie w rozdzielnicach głównych i obiektowych o znacznym obciążeniu. Kluczowym parametrem bezpieczeństwa jest znamionowy prąd różnicowy o wartości 30mA, który stanowi standard w ochronie przeciwporażeniowej uzupełniającej (ochrona przy dotyku bezpośrednim). Wyłącznik typu A reaguje nie tylko na sinusoidalne prądy zmienne, ale również na prądy pulsujące stałe, co jest niezbędne w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe, falowniki czy sprzęt AGD z regulacją elektroniczną.

• Wysoka czułość: Prąd wyzwalający 30mA zapewnia natychmiastowe odłączenie zasilania w przypadku wykrycia upływu.
• Typ wyzwalania A: Gwarantuje bezpieczeństwo przy obecności odkształconych przebiegów prądu.
• Solidna konstrukcja: Mechanizm HAGER zapewnia długą żywotność mechaniczną i elektryczną.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu pracy ułatwia diagnostykę awarii w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61008-1, co potwierdza jego skuteczność w zakresie ochrony przed porażeniem prądem elektrycznym oraz ochrony przeciwpożarowej. Urządzenie posiada certyfikację dopuszczającą do użytku w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym na terenie całej Unii Europejskiej, co gwarantuje najwyższy standard bezpieczeństwa i niezawodność działania w krytycznych sytuacjach.

Zastosowanie

Wyłącznik różnicowoprądowy CDA463J znajduje szerokie zastosowanie jako kluczowy element ochrony dodatkowej w instalacjach elektrycznych. Jest niezastąpiony w sytuacjach, gdy następuje upływ prądu w obwodzie, na przykład poprzez uszkodzoną izolację do obudowy urządzenia i dalej do ziemi. Chroni użytkowników przed skutkami dotyku pośredniego oraz bezpośredniego. Należy jednak pamiętać, że aparat ten nie zastępuje zabezpieczeń nadmiarowoprądowych – nie reaguje na zwarcia międzyfazowe ani zwarcia fazy z przewodem neutralnym (N). Jest idealnym rozwiązaniem do zabezpieczania obwodów gniazd wtykowych, łazienek, kuchni oraz warsztatów, gdzie ryzyko uszkodzenia izolacji jest podwyższone.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk i uniknąć przegrzewania się przewodów.
• Prawidłowe podłączenie: Przewód neutralny (N) musi być podłączony do dedykowanego zacisku, aby układ pomiarowy przekładnika Ferrantiego działał poprawnie.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić działanie aparatu za pomocą przycisku TEST. Producent zaleca regularne testowanie mechanizmu w określonych odstępach czasu.
• Przekrój przewodów: Zaciski pozwalają na montaż przewodów o przekroju dostosowanym do prądu 63A, co zapewnia stabilne przesyłanie energii bez strat cieplnych.

FAQ

1. Czy ten wyłącznik chroni przed zwarciem?
Nie, wyłącznik różnicowoprądowy służy wyłącznie do ochrony przed prądem upływu. Do ochrony przed zwarciami i przeciążeniami należy zastosować wyłącznik nadmiarowoprądowy.

2. Co oznacza typ A?
Typ A oznacza, że wyłącznik reaguje na prądy różnicowe sinusoidalne oraz prądy pulsujące stałe. Jest to rozwiązanie bezpieczniejsze i bardziej nowoczesne niż standardowy typ AC.

3. Czy mogę go użyć w instalacji domowej?
Tak, prąd różnicowy 30mA jest standardem wymaganym w obwodach domowych dla zapewnienia ochrony przeciwporażeniowej użytkowników.
