Wyłącznik różnicowoprądowy 4P 63A 300mA typ AC, PF6-63/4/03 | 286514 Eaton

Opis i Kluczowe Cechy

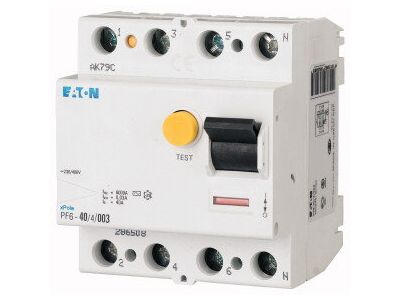

Wyłącznik różnicowoprądowy EATON z serii PF6, o oznaczeniu katalogowym 286514, to zaawansowane urządzenie zabezpieczające zaprojektowane do pracy w trójfazowych układach sieciowych. Prąd znamionowy wynoszący 63 A pozwala na obsługę obwodów o znacznym obciążeniu, co czyni go idealnym rozwiązaniem dla rozbudowanych rozdzielnic. Urządzenie charakteryzuje się znamionowym prądem różnicowym o wartości 0,3 A (300 mA), co klasyfikuje je jako zabezpieczenie przeciwpożarowe oraz ochronę przy dotyku pośrednim.

• Typ AC: Urządzenie jest czułe na prąd przemienny sinusoidalny, co jest standardem w większości instalacji ogólnego przeznaczenia.
• Wytrzymałość zwarciowa: Znamionowa wytrzymałość zwarciowa na poziomie 6 kA gwarantuje bezpieczeństwo i ciągłość pracy nawet w przypadku wystąpienia prądów przetężeniowych.
• Odporność na przepięcia: Konstrukcja wyłącznika zapewnia częściową odporność na udary prądowe o wartości do 250 A, co minimalizuje ryzyko niepożądanych wyzwoleń spowodowanych przejściowymi stanami w sieci.
• Konstrukcja 4-biegunowa: Pełna ochrona i rozłączanie wszystkich trzech faz oraz przewodu neutralnego w układach 4P.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61008, co potwierdza jego niezawodność jako elementu ochrony przeciwporażeniowej. Urządzenie posiada certyfikację dopuszczającą do użytku w budownictwie mieszkaniowym oraz obiektach komercyjnych na terenie Unii Europejskiej, zapewniając najwyższy standard bezpieczeństwa eksploatacji.

Zastosowanie

Wyłącznik różnicowoprądowy PF6-63/4/03 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Ze względu na prąd różnicowy 300 mA, jest on dedykowany przede wszystkim jako:

• Zabezpieczenie główne w rozdzielnicach mieszkaniowych i domach jednorodzinnych.
• Ochrona przeciwpożarowa w obiektach komercyjnych i biurowych, gdzie wymagane jest monitorowanie upływu prądu w celu zapobiegania zapłonom.
• Element systemów zasilania w warsztatach i lekkim przemyśle, gdzie nie występują odbiorniki generujące odkształcone przebiegi prądu stałego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Montaż na szynie DIN: Wyłącznik jest przystosowany do szybkiego zatrzaskiwania na standardowej szynie montażowej TS35 (DIN).
• Moment dokręcania: Należy zwrócić szczególną uwagę na siłę docisku zacisków windowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu 63 A, co zapewnia stabilne przesyłanie energii bez strat mocy.
• Przycisk TEST: Po instalacji oraz regularnie w trakcie eksploatacji (zgodnie z instrukcją), należy sprawdzać poprawność działania mechanizmu wyzwalającego za pomocą wbudowanego przycisku testowego.

FAQ

1. Czy ten wyłącznik chroni przed porażeniem przy dotyku bezpośrednim?
Wyłączniki o prądzie różnicowym 300 mA służą głównie jako ochrona przeciwpożarowa i ochrona przy dotyku pośrednim. Do ochrony uzupełniającej przy dotyku bezpośrednim zaleca się stosowanie wyłączników 30 mA.

2. Czy typ AC jest odpowiedni dla instalacji z falownikami?
Typ AC reaguje wyłącznie na prąd przemienny sinusoidalny. W przypadku instalacji z zaawansowaną elektroniką, taką jak falowniki czy ładowarki EV, należy rozważyć typ A lub B.

3. Jaka jest szerokość urządzenia w rozdzielnicy?
Wyłącznik 4-biegunowy z serii PF6 zajmuje standardową szerokość czterech modułów (4TE) na szynie DIN.
