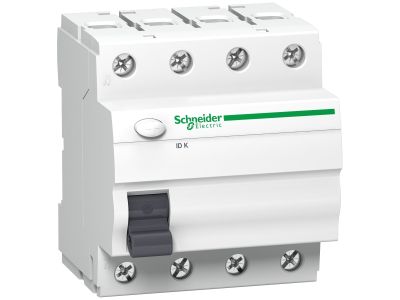

Wyłącznik różnicowoprądowy 4P 63A 300mA typ AC, IDK-63-4-300-AC, Acti 9 | A9Z06463 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Acti9 iID K o numerze katalogowym A9Z06463 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na jego zastosowanie w obwodach o znacznym obciążeniu. Jako aparat czterobiegunowy (4P), jest dedykowany do pracy w układach trójfazowych, gdzie monitoruje sumę prądów w przewodach fazowych oraz przewodzie neutralnym.

• Czułość 300 mA: Prąd różnicowy na poziomie 300 mA sprawia, że urządzenie idealnie pełni rolę ochrony przeciwpożarowej, wykrywając upływy prądu mogące prowadzić do zapłonu izolacji.
• Typ AC: Wyłącznik jest przystosowany do wykrywania sinusoidalnych prądów upływu, co jest standardem w większości instalacji budownictwa ogólnego.
• Trwałość mechaniczna i elektryczna: Solidna konstrukcja serii Acti9 gwarantuje długą żywotność aparatu nawet przy częstych operacjach łączeniowych.
• Wskaźnik stanu: Wyraźna sygnalizacja położenia styków ułatwia diagnostykę i podnosi bezpieczeństwo personelu technicznego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w warunkach przemysłowych i komercyjnych. Wyłącznik spełnia wymagania normy PN-EN 61008-1, która określa standardy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Dzięki temu projektanci i instalatorzy mają pewność, że aparat zapewnia powtarzalne parametry wyzwalania i odpowiednią wytrzymałość zwarciową.

Zastosowanie

Wyłącznik różnicowoprądowy IDK-63-4-300-AC znajduje szerokie zastosowanie w rozdzielnicach głównych i oddziałowych. Ze względu na prąd różnicowy 300 mA, nie jest on przeznaczony do ochrony przed dotykiem bezpośrednim (gdzie wymagane jest 30 mA), lecz stanowi kluczowy element ochrony przeciwpożarowej oraz ochrony przy dotyku pośrednim w układach sieciowych TN i TT. Jest to idealny wybór dla obiektów przemysłowych, warsztatów oraz budynków użyteczności publicznej, gdzie wymagana jest wysoka obciążalność prądowa do 63 A.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka zgodnie z poniższymi zaleceniami:

• Szyna DIN: Aparat jest przystosowany do szybkiego montażu na standardowej szynie symetrycznej TH35 (DIN), co zapewnia stabilność i łatwość integracji w nowoczesnych rozdzielnicach.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie 63 A. Zaleca się stosowanie klucza dynamometrycznego.
• Przewody: Zaciski pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu znamionowego, co minimalizuje spadki napięcia i straty energii.
• Przycisk TEST: Po instalacji oraz w regularnych odstępach czasu (zgodnie z instrukcją) należy nacisnąć przycisk kontrolny „T” w celu weryfikacji poprawności działania mechanizmu wyzwalającego.

FAQ

• Czy ten wyłącznik chroni przed porażeniem przy dotyku bezpośrednim? Nie, do ochrony przed dotykiem bezpośrednim (ochrona uzupełniająca) należy stosować wyłączniki o czułości 30 mA. Model 300 mA służy głównie do ochrony przeciwpożarowej.
• Czy można go stosować w instalacjach z falownikami? Typ AC wykrywa tylko prądy sinusoidalne. W przypadku urządzeń generujących odkształcone prądy upływu (jak falowniki), należy rozważyć typ A lub B.
• Jaka jest szerokość urządzenia w modułach? Wyłącznik 4-biegunowy z serii Acti9 iID K zajmuje standardowo 4 moduły (18 mm każdy) w rozdzielnicy.
