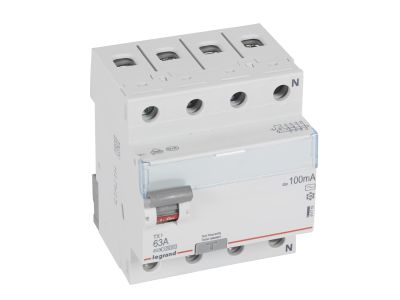

Wyłącznik różnicowoprądowy 4P 63A 100mA typ AC, P304 TX3 | 411719 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy P304 TX3 (numer katalogowy 411719) to czterobiegunowe urządzenie o prądzie znamionowym 63 A i znamionowym prądzie różnicowym 100 mA typu AC, przeznaczone do pracy w sieciach 400 V~. Szerokość 4 modułów (70 mm) pozwala na oszczędne zagospodarowanie miejsca w rozdzielnicy. Dzięki możliwości podłączenia szyn grzebieniowych oraz współpracy z akcesoriami serii DX3 (styki pomocnicze, wyzwalacze, napędy) urządzenie zapewnia elastyczność w konfiguracji rozdzielnic.

• Prąd znamionowy 63 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, np. w instalacjach oświetleniowych, gniazd wtykowych czy sterowaniu silnikami, minimalizując ryzyko przeciążeń termicznych.
• Znamionowy prąd różnicowy 100 mA (typ AC): wykrywa prądy upływowe sinusoidalne przemienne – zapewnia ochronę przeciwpożarową oraz ogranicza zbędne wyłączenia w obwodach, gdzie naturalne upływy są wyższe (np. w instalacjach z przetwornicami lub długimi liniami).
• Budowa czterobiegunowa (4P): zabezpiecza wszystkie fazy oraz przewód neutralny, co jest wymagane w układach trójfazowych 400 V z przewodem N.
• Montaż na wsporniku TH35 (szyna DIN): szybki i pewny montaż w rozdzielnicach modułowych zgodnych z normą DIN.
• Możliwość rozbudowy o akcesoria DX3: styki pomocnicze, wyzwalacze wzrostowe/napięciowe oraz napędy silnikowe – umożliwiają zdalne sterowanie i sygnalizację stanu wyłącznika.

Zgodność z Normami

Wyłącznik P304 TX3 jest zgodny z normą EN 61008-1 (wersja międzynarodowa IEC 61008-1) dotyczącą wymagań dla wyłączników różnicowoprądowych bez zabezpieczenia nadprądowego. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Przeznaczony do instalacji budynkowych wykonanych zgodnie z obowiązującymi przepisami (w Polsce normy PN-HD 60364).

Zastosowanie

Wyłącznik różnicowoprądowy P304 TX3 znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych oraz przemysłowych lekkich, gdzie wymagana jest ochrona przeciwporażeniowa i przeciwpożarowa obwodów trójfazowych z przewodem neutralnym. Typ AC sprawdza się w instalacjach, w których nie występują prądy różnicowe stałe/pulsujące.

• Ochrona obwodów gniazd wtykowych i oświetlenia w budynkach użyteczności publicznej oraz biurach.
• Zabezpieczenie linii zasilających maszyny, urządzenia technologiczne oraz centrale wentylacyjne w lekkim przemyśle.
• Instalacje w obiektach, gdzie wymagana jest selektywność (prąd 100 mA umożliwia kaskadowanie z wyłącznikami 30 mA na odbiorach).
• Rozdzielnice w gospodarstwach rolnych i warsztatach, gdzie występują dłuższe linie kablowe generujące wyższe upływy naturalne.

Wskazówki Montażowe

Montaż i serwis wyłącznika różnicowoprądowego mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się o braku napięcia za pomocą próbnika dwubiegunowego. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy zapewniającej stopień ochrony IP20 (podobnie jak dla całej aparatury modułowej). Przyłączanie przewodów – przekrój dobrany do prądu znamionowego (63 A) zgodnie z normą PN-HD 60364-5-52. Moment dokręcania śrub zacisków należy zastosować zgodnie z wartościami podanymi w dokumentacji technicznej producenta (zwykle 2,0–2,5 Nm). Po montażu zaleca się przeprowadzenie testu działania wyłącznika (przycisk „T”).

FAQ

• Jaką funkcję pełni prąd różnicowy 100 mA w tym wyłączniku? Prąd 100 mA stosowany jest przede wszystkim do ochrony przeciwpożarowej – wyłącza obwód w przypadku wystąpienia upływu znacznie przekraczającego poziom naturalny, a jednocześnie nie powoduje niepotrzebnych wyłączeń w instalacjach o normalnym poziomie prądów upływowych (np. w długich liniach kablowych).
• Jaka jest różnica między typem AC a typem A wyłącznika różnicowoprądowego? Typ AC wykrywa wyłącznie prądy upływowe sinusoidalne przemienne, co wystarcza w obwodach bez urządzeń elektronicznych generujących prądy stałe lub pulsujące. Typ A dodatkowo wykrywa prądy pulsujące stałe – jest wymagany np. dla obwodów z ładowarkami, przetwornicami lub nowoczesnymi oświetleniami LED. Typ AC jest więc ekonomicznym wyborem do standardowych instalacji.
• Czy można podłączyć do tego wyłącznika szynę grzebieniową? Tak, wyłącznik P304 TX3 posiada zaciski przystosowane do przyłączania szyn grzebieniowych lub sztyftowych. Umożliwia to szybkie i estetyczne łączenie kilku aparatów w rozdzielnicy, pod warunkiem zastosowania szyn odpowiednich dla prądu 63 A (punktów przyłączeniowych zgodnych z odległościami modułowymi 17,5 mm).
