Wyłącznik różnicowoprądowy 4P 63A 100mA typ AC | CEC463J Hager

Opis i Kluczowe Cechy

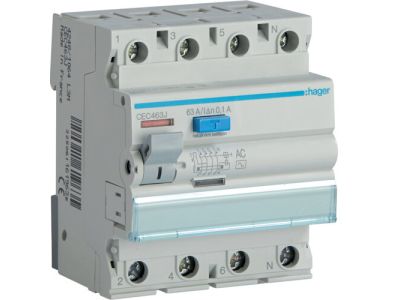

Wyłącznik różnicowoprądowy HAGER o numerze katalogowym CEC463J to zaawansowany aparat modułowy zaprojektowany do pracy w czteropolowych układach sieciowych (4P). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63A, co pozwala na jego zastosowanie w rozdzielnicach głównych oraz obwodach o dużym obciążeniu. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 100mA, który sprawia, że aparat ten pełni rolę skutecznej ochrony przeciwpożarowej oraz ochrony uzupełniającej przed porażeniem przy dotyku pośrednim.

Typ wyzwalania AC oznacza, że urządzenie reaguje na prądy różnicowe sinusoidalne przemienne. Wyłącznik działa na zasadzie monitorowania sumy wektorowej prądów płynących w przewodach czynnych; w momencie wykrycia upływu prądu do ziemi (np. poprzez uszkodzoną izolację i obudowę urządzenia), następuje natychmiastowe rozłączenie obwodu. Dzięki solidnej konstrukcji marki HAGER, aparat gwarantuje długotrwałą niezawodność i precyzję działania w krytycznych sytuacjach.

Zgodność z Normami

• Zgodność z normą PN-EN 61008-1, co potwierdza najwyższe standardy bezpieczeństwa dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego.
• Zapewnienie ochrony przeciwpożarowej zgodnie z przepisami dotyczącymi instalacji elektrycznych w budynkach.
• Stopień ochrony obudowy dostosowany do montażu w rozdzielnicach modułowych, zapewniający bezpieczną eksploatację przez wykwalifikowany personel.

Zastosowanie

Wyłącznik różnicowoprądowy 100mA znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie wielorodzinnym. Ze względu na prąd upływu 100mA, jest on idealnym rozwiązaniem jako zabezpieczenie przeciwpożarowe w miejscach, gdzie prądy upływu naturalnie występujące w instalacji mogłyby powodować niepożądane zadziałania czulszych aparatów (np. 30mA). Stosuje się go w:

• Rozdzielnicach głównych budynków jako zabezpieczenie wstępne.
• Obwodach zasilających maszyny i urządzenia o dużej mocy znamionowej.
• Instalacjach, gdzie wymagana jest ochrona mienia przed skutkami cieplnymi prądów upływu.
• Systemach zasilania placów budowy i obiektów tymczasowych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie DIN (TS35) przez uprawnionego elektryka. Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów. Przekrój przewodów przyłączeniowych musi być dostosowany do prądu znamionowego 63A. Po zainstalowaniu aparatu, konieczne jest przeprowadzenie testu działania za pomocą przycisku kontrolnego "T" umieszczonego na froncie obudowy. Należy pamiętać, że wyłącznik różnicowoprądowy nie zastępuje wyłącznika nadmiarowoprądowego – nie chroni on przed przeciążeniem ani zwarciem międzyfazowym.

FAQ

• Czy ten wyłącznik chroni przed zwarciem fazy z przewodem neutralnym? Nie, wyłącznik różnicowoprądowy reaguje wyłącznie na upływ prądu do ziemi. Do ochrony przed zwarciami należy zastosować wyłącznik nadmiarowoprądowy.
• Jak często należy testować urządzenie? Zaleca się regularne sprawdzanie sprawności mechanizmu wyzwalającego poprzez naciśnięcie przycisku TEST (zgodnie z zaleceniami producenta, zazwyczaj raz w miesiącu).
• Czy typ AC jest odpowiedni dla elektroniki? Typ AC wykrywa prądy przemienne. W przypadku urządzeń generujących odkształcone przebiegi lub składową stałą (np. zaawansowane falowniki), należy rozważyć typ A lub B, jednak dla standardowych odbiorników rezystancyjnych i indukcyjnych typ AC jest w pełni wystarczający.
