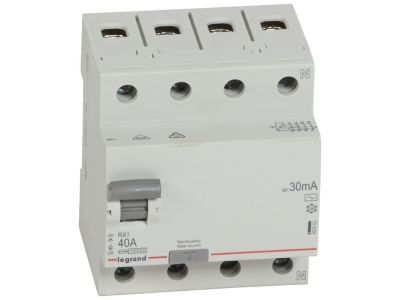

Wyłącznik różnicowoprądowy 4P 40A 30mA typ AC, RX3 | 402063 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Legrand z serii RX3 o numerze katalogowym 402063 to profesjonalny aparat elektryczny zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach niskiego napięcia. Urządzenie charakteryzuje się konstrukcją czterobiegunową (4P), co umożliwia jego zastosowanie w układach trójfazowych o napięciu znamionowym 400 V~. Prąd znamionowy wynoszący 40 A pozwala na stabilne przesyłanie energii i współpracę z wieloma odbiornikami jednocześnie, zachowując przy tym pełną selektywność zabezpieczeń. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 30 mA, który stanowi podstawowy środek ochrony uzupełniającej przed dotykiem bezpośrednim, chroniąc użytkowników przed skutkami porażenia prądem elektrycznym. Wyłącznik wykonany jest w typie AC, co oznacza jego zdolność do wykrywania prądów różnicowych przemiennych sinusoidalnych. Dodatkowo, aparat cechuje się wysoką wytrzymałością zwarciową – prąd znamionowy zwarciowy umowny Icn wynosi aż 10 000 A, co jest gwarancją niezawodności nawet w przypadku wystąpienia gwałtownych awarii w sieci.

• Konstrukcja 4-biegunowa: Przystosowana do pełnej ochrony obwodów trójfazowych.
• Prąd znamionowy 40 A: Odpowiedni dla rozbudowanych instalacji domowych i komercyjnych.
• Czułość 30 mA: Optymalna ochrona przeciwporażeniowa dla ludzi.
• Typ AC: Standardowe rozwiązanie dla obwodów z odbiornikami o charakterystyce rezystancyjnej i indukcyjnej.
• Wytrzymałość 10 kA: Wysoka odporność na prądy zwarciowe, zwiększająca trwałość instalacji.
• Estetyka i funkcjonalność: Dźwignia załączająca w kolorze szarym ułatwia identyfikację aparatu w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy EN 61008-1, która definiuje standardy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego. Zgodność z tą normą potwierdza, że urządzenie przeszło szereg testów dotyczących niezawodności mechanicznej, odporności na starzenie oraz precyzji wyzwalania pod wpływem prądu upływu. Wybierając aparaturę Legrand RX3, inżynierowie i instalatorzy mają pewność stosowania rozwiązań certyfikowanych, spełniających europejskie dyrektywy bezpieczeństwa.

Zastosowanie

Wyłącznik różnicowoprądowy RX3 402063 znajduje szerokie zastosowanie przede wszystkim w budownictwie mieszkaniowym oraz w obiektach użyteczności publicznej. Jest idealnym rozwiązaniem do zabezpieczania obwodów gniazd wtykowych, oświetlenia oraz urządzeń stacjonarnych w kuchniach i łazienkach, gdzie ryzyko wystąpienia prądu upływu jest podwyższone. Dzięki szerokości wynoszącej 4 moduły (każdy po 17,5 mm), urządzenie doskonale komponuje się w standardowych rozdzielnicach modułowych, stanowiąc fundament nowoczesnej instalacji elektrycznej typu smart home lub tradycyjnego budownictwa wielorodzinnego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej TH35 (DIN), co zapewnia szybką i stabilną instalację. Całkowita szerokość aparatu to 70 mm (4 moduły 17,5 mm). Podczas podłączania przewodów należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby uniknąć przegrzewania się styków. Zaleca się regularne sprawdzanie poprawności działania mechanizmu wyzwalającego za pomocą przycisku "TEST" (przynajmniej raz w miesiącu), co pozwala zweryfikować sprawność układu różnicowego bez konieczności wywoływania sztucznego upływu w instalacji.

FAQ

1. Czy wyłącznik typu AC wykrywa prądy stałe pulsujące?
Nie, wyłączniki typu AC są przeznaczone wyłącznie do wykrywania prądów różnicowych przemiennych sinusoidalnych. W przypadku instalacji z elektroniką generującą odkształcone przebiegi (np. falowniki), należy rozważyć typ A.

2. Co oznacza parametr Icn = 10000 A?
Jest to znamionowy prąd zwarciowy umowny, który określa maksymalną wartość prądu, jaką wyłącznik może wytrzymać w określonych warunkach podczas zwarcia, przy współpracy z odpowiednim zabezpieczeniem zwarciowym (bezpiecznikiem).

3. Czy ten model zajmuje dużo miejsca w rozdzielnicy?
Urządzenie ma szerokość 4 modułów (70 mm), co jest standardem dla wyłączników różnicowoprądowych czterobiegunowych w systemach modułowych.
