Wyłącznik różnicowoprądowy 4P 40A 30mA typ AC, PF6-40/4/003 | 286508 Eaton

Opis i Kluczowe Cechy

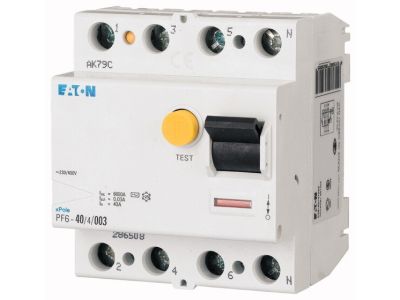

Wyłącznik różnicowoprądowy EATON z serii PF6 o numerze katalogowym 286508 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższym poziomie ochrony przeciwporażeniowej i przeciwpożarowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A, co pozwala na jego szerokie zastosowanie w obwodach o znacznym obciążeniu. Jako aparat 4-biegunowy (4P), idealnie nadaje się do zabezpieczania trójfazowych instalacji elektrycznych.

• Czułość 30mA: Znamionowy prąd różnicowy o wartości 0,03 A zapewnia skuteczną ochronę uzupełniającą przed dotykiem bezpośrednim.
• Typ AC: Wyłącznik jest czuły na prądy różnicowe sinusoidalnie zmienne, co czyni go standardowym rozwiązaniem w klasycznych instalacjach budynkowych.
• Wytrzymałość zwarciowa 6 kA: Znamionowa zdolność łączeniowa na poziomie 6000 A gwarantuje bezpieczeństwo pracy aparatu nawet w przypadku wystąpienia prądów zwarciowych w instalacji.
• Odporność na przepięcia: Urządzenie wykazuje częściową odporność na udary prądowe do 250 A, co minimalizuje ryzyko niepożądanych wyzwoleń spowodowanych drobnymi zakłóceniami w sieci.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61008, co potwierdza jego niezawodność jako elementu ochrony przed porażeniem prądem elektrycznym. Wysoka jakość wykonania obudowy oraz mechanizmu wyzwalającego gwarantuje długowieczność i stabilność parametrów czasowo-prądowych w całym okresie eksploatacji.

Zastosowanie

Wyłącznik różnicowoprądowy PF6-40/4/003 znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest dedykowany do:

• Rozdzielnic mieszkaniowych: Zabezpieczanie obwodów gniazd wtykowych i oświetleniowych w domach jednorodzinnych oraz wielorodzinnych.
• Obiektów komercyjnych: Ochrona instalacji w biurach, sklepach oraz punktach usługowych, gdzie wymagana jest niezawodna aparatura modułowa.
• Systemów trójfazowych: Dzięki konstrukcji 4-polowej, aparat skutecznie monitoruje sumę prądów w przewodach fazowych i przewodzie neutralnym w układach sieciowych TN-S oraz TT.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków windowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Przekrój przewodów: Zaciski pozwalają na podłączenie przewodów o przekrojach dostosowanych do prądu znamionowego 40 A, co zapewnia bezpieczną transmisję energii.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy sprawdzić poprawność działania mechanizmu poprzez naciśnięcie przycisku kontrolnego. Zaleca się regularne testowanie aparatu zgodnie z instrukcją producenta.

FAQ

1. Czy wyłącznik typu AC nadaje się do ochrony obwodów z elektroniką?
Typ AC reaguje na prądy przemienne. W przypadku obwodów z zaawansowaną elektroniką (falowniki, zasilacze impulsowe), gdzie mogą wystąpić odkształcone prądy różnicowe, zaleca się rozważenie typu A. Typ AC jest jednak w pełni wystarczający dla standardowych odbiorników rezystancyjnych i indukcyjnych.

2. Jaka jest funkcja odporności na przepięcia 250 A?
Jest to funkcja zapobiegająca zbędnemu zadziałaniu wyłącznika w momencie wystąpienia krótkotrwałych przepięć łączeniowych lub atmosferycznych o niskiej energii, co zwiększa ciągłość zasilania w obiekcie.

3. Czy aparat można zasilać z obu stron?
Tak, konstrukcja wyłączników EATON serii PF6 zazwyczaj pozwala na dowolność kierunku zasilania (z góry lub z dołu), co ułatwia oprzewodowanie rozdzielnicy.
