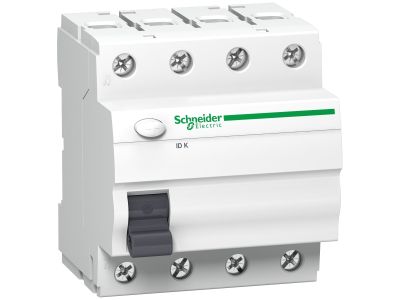

Wyłącznik różnicowoprądowy 4P 40A 30mA typ AC, IDK-40-4-30-AC, Acti 9 | A9Z05440 Schneider Electric

Opis i Kluczowe Cechy

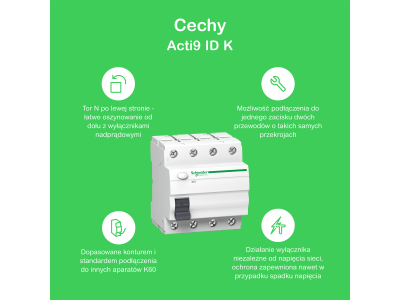

Wyłącznik różnicowoprądowy Schneider Electric z serii Acti 9, model IDK-40-4-30-AC, to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Jako wyłącznik typu RCCB (Residual Current Circuit Breaker), realizuje on funkcję samoczynnego wyłączenia zasilania w momencie wykrycia upływu prądu, co jest kluczowe dla ochrony osób przed porażeniem prądem elektrycznym oraz minimalizacji ryzyka pożaru wywołanego uszkodzeniem izolacji. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A, co pozwala na jego stabilne stosowanie w obwodach o znacznym obciążeniu roboczym. Znamionowy prąd różnicowy wynosi 30 mA, co stanowi standard w ochronie uzupełniającej przed dotykiem bezpośrednim. Wyłącznik jest konstrukcją 4-biegunową (4P), dedykowaną do pracy w sieciach trójfazowych, z zaciskiem neutralnym umieszczonym po lewej stronie (LEFT), co znacząco ułatwia organizację okablowania w rozdzielnicy.

• Typ zabezpieczenia AC: Urządzenie jest zoptymalizowane pod kątem wykrywania sinusoidalnych prądów różnicowych przemiennych, co czyni je idealnym do standardowych obwodów odbiorczych.
• Prąd znamionowy 40 A: Pozwala na bezpieczne przewodzenie prądu roboczego w rozbudowanych instalacjach bez ryzyka przedwczesnego zużycia styków.
• Czułość 30 mA: Gwarantuje błyskawiczną reakcję w sytuacjach zagrożenia życia, odcinając zasilanie w ułamku sekundy.
• Seria Acti 9: Renomowana linia produktów Schneider Electric, charakteryzująca się wysoką trwałością mechaniczną i elektryczną.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i jakości, co potwierdzają uznane międzynarodowe znaki jakości, takie jak VDE oraz OVE. Certyfikaty te są gwarancją, że wyłącznik różnicowoprądowy ID K przeszedł zaawansowane testy laboratoryjne i jest w pełni zgodny z europejskimi normami dotyczącymi aparatury modułowej. Wykorzystanie certyfikowanych komponentów w instalacji podnosi standard wykonania i zapewnia długofalową niezawodność systemu elektroenergetycznego.

Zastosowanie

Wyłącznik różnicowoprądowy IDK-40-4-30-AC typu AC znajduje szerokie zastosowanie w budownictwie mieszkaniowym, użyteczności publicznej oraz komercyjnym. Jest optymalnym rozwiązaniem do ochrony obwodów gniazd wtykowych ogólnego przeznaczenia oraz obwodów oświetleniowych, w których nie występują odbiorniki generujące silnie odkształcone przebiegi prądu. Dzięki 4-biegunowej konstrukcji, urządzenie stanowi fundament bezpieczeństwa w rozdzielnicach głównych i oddziałowych zasilających odbiorniki trójfazowe, takie jak kuchenki elektryczne czy podgrzewacze wody.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35) wewnątrz rozdzielnic o odpowiednim stopniu ochrony IP. Należy zwrócić szczególną uwagę na położenie zacisku neutralnego, który w tym modelu znajduje się po lewej stronie (oznaczenie N). Podczas instalacji zaleca się stosowanie odpowiedniego momentu dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć zjawiska przegrzewania się przewodów. Po zakończeniu prac montażowych i podaniu napięcia, bezwzględnie należy sprawdzić poprawność działania mechanizmu wyzwalającego za pomocą przycisku TEST umieszczonego na przednim panelu urządzenia.

FAQ

• Co oznacza typ AC w tym wyłączniku? Typ AC informuje, że urządzenie reaguje wyłącznie na prądy różnicowe o przebiegu sinusoidalnym przemiennym. Jest to najczęściej stosowany typ zabezpieczenia w obwodach domowych bez zaawansowanej elektroniki mocy.
• Gdzie znajduje się zacisk neutralny w tym modelu? W modelu IDK-40-4-30-AC zacisk neutralny jest umieszczony po lewej stronie urządzenia, co jest istotną informacją przy projektowaniu mostkowania szynami grzebieniowymi.
• Czy ten wyłącznik chroni przed zwarciem? Nie, wyłącznik różnicowoprądowy (RCCB) służy wyłącznie do ochrony przed prądem upływu. Do pełnego zabezpieczenia obwodu przed skutkami zwarć i przeciążeń należy szeregowo zastosować wyłącznik nadprądowy (MCB).
