Wyłącznik różnicowoprądowy 4P 40A 30mA typ AC, FH204 AC-40/0.0 HOME | 2CSF204002R1400 ABB

Opis i Kluczowe Cechy

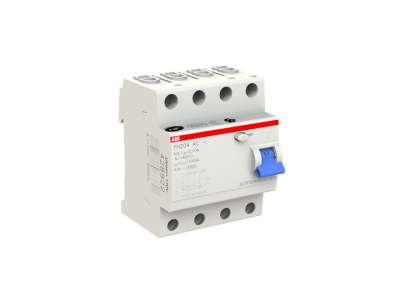

Wyłącznik różnicowoprądowy ABB z serii FH200, model FH204 AC-40/0.03, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Jako produkt renomowanej marki ABB, wyłącznik ten gwarantuje niezawodność w wykrywaniu prądów upływu, co jest kluczowe dla ochrony zdrowia i życia użytkowników oraz zabezpieczenia mienia przed skutkami awarii elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na jego szerokie zastosowanie w obwodach o znacznym obciążeniu.

• Typ AC: Urządzenie jest zoptymalizowane do wykrywania sinusoidalnych prądów różnicowych prądu przemiennego, co czyni go idealnym rozwiązaniem dla standardowych odbiorników domowych.
• Czułość 30mA: Znamionowy prąd różnicowy na poziomie 0,03A zapewnia skuteczną ochronę przeciwporażeniową przy dotyku bezpośrednim.
• Konstrukcja 4-biegunowa (4P): Przystosowany do pracy w układach trójfazowych, zapewniając kompleksowe monitorowanie wszystkich przewodów czynnych.
• Wysoka jakość wykonania: Obudowa wykonana z materiałów odpornych na wysokie temperatury oraz precyzyjny mechanizm wyzwalający gwarantują długowieczność urządzenia.

Zgodność z Normami

Wyłącznik różnicowoprądowy ABB FH204 AC-40/0.03 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Spełnia on wymagania normy IEC/EN 61008, która definiuje parametry pracy wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie przeszło rygorystyczne testy w zakresie wytrzymałości dielektrycznej, stabilności termicznej oraz szybkości zadziałania w warunkach awaryjnych. Posiadanie certyfikatów zgodności pozwala na bezproblemowe stosowanie produktu w projektach budowlanych wymagających najwyższych standardów technicznych.

Zastosowanie

Seria FH200, do której należy model FH204 AC-40/0.03, została stworzona przede wszystkim z myślą o sektorze mieszkaniowym oraz komercyjnym o standardowym profilu obciążenia. Jest to rozwiązanie dedykowane do:

• Instalacji domowych: Zabezpieczanie obwodów gniazd wtykowych, oświetlenia oraz urządzeń AGD w budownictwie jednorodzinnym i wielorodzinnym.
• Budynków użyteczności publicznej: Ochrona instalacji w biurach, szkołach oraz placówkach handlowych, gdzie dominują odbiorniki o charakterystyce liniowej.
• Rozdzielnic głównych i piętrowych: Jako kluczowy element ochrony przeciwporażeniowej w nowoczesnych systemach rozdziału energii.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądu znamionowego 40A. Po zakończeniu montażu konieczne jest sprawdzenie poprawności działania urządzenia za pomocą wbudowanego przycisku TEST, co powinno być powtarzane okresowo zgodnie z lokalnymi przepisami eksploatacji instalacji elektrycznych.

FAQ

• Czy ten wyłącznik chroni przed zwarciem i przeciążeniem? Nie, model FH204 to wyłącznik różnicowoprądowy (RCCB), który służy do ochrony przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłączniki nadmiarowoprądowe (MCB).
• Co oznacza typ AC? Typ AC oznacza, że wyłącznik reaguje wyłącznie na prądy różnicowe sinusoidalnie zmienne. Jest to najczęściej stosowany typ w standardowych instalacjach domowych.
• Jak często należy używać przycisku TEST? Zaleca się testowanie urządzenia przynajmniej raz na pół roku, aby upewnić się, że mechanizm wyzwalający działa poprawnie i nie uległ zatarciu.
