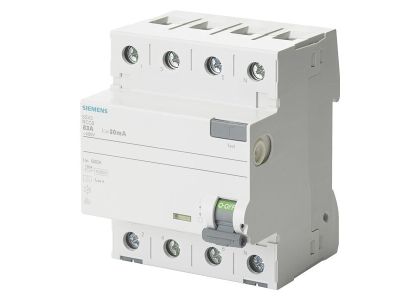

Wyłącznik różnicowoprądowy 4P 40A 30mA typ A, SENTRON | 5SV3344-6 Siemens

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Siemens z serii SENTRON o numerze katalogowym 5SV3344-6 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach elektrycznych. Jako model 4-biegunowy (4P), jest dedykowany do pracy w układach trójfazowych, gdzie prąd znamionowy wynosi 40 A. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 30 mA, co klasyfikuje to urządzenie jako środek ochrony uzupełniającej przed dotykiem bezpośrednim.

• Typ wyzwalania A: Urządzenie reaguje nie tylko na sinusoidalne prądy zmienne, ale również na pulsujące prądy stałe, co jest niezbędne w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe czy układy energoelektroniczne.
• Ochrona przed dotykiem: Standardowo zintegrowana osłona zacisków zapobiega przypadkowemu kontaktowi z częściami pod napięciem podczas montażu i eksploatacji.
• System SENTRON: Modułowa konstrukcja pozwala na łatwą rozbudowę o styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne.
• Kod DataMatrix: Umieszczony na obudowie unikalny kod pozwala na błyskawiczną identyfikację produktu i dostęp do pełnej dokumentacji technicznej poprzez aplikację Siemens Industry Online Support.

Zgodność z Normami

Wyłącznik 5SV3344-6 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi i europejskimi, co gwarantuje jego niezawodność w warunkach przemysłowych i budownictwie użyteczności publicznej. Spełnia wymagania normy IEC/EN 61008, co potwierdza jego zdolność do skutecznego wykrywania prądów upływu i bezpiecznego rozłączania obwodu. Wysoka jakość wykonania przez firmę Siemens zapewnia długą żywotność mechaniczną i elektryczną, przekraczającą standardowe wymagania rynkowe.

Zastosowanie

Dzięki charakterystyce typu A oraz prądowi znamionowemu 40 A, wyłącznik ten znajduje szerokie zastosowanie w:

• Budownictwie mieszkaniowym: Zabezpieczanie obwodów gniazd wtykowych i oświetleniowych, gdzie występują odbiorniki z elektroniką (pralki, zmywarki, komputery).
• Infrastrukturze komercyjnej: Ochrona instalacji w biurach, sklepach oraz obiektach użyteczności publicznej.
• Przemyśle: Jako element rozdzielnic niskiego napięcia chroniący personel przed porażeniem prądem elektrycznym oraz mienie przed skutkami pożarów wywołanych prądami upływu.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki zastosowaniu nowoczesnych rozwiązań konstrukcyjnych:

• Montaż na szynie DIN: Wyłącznik przystosowany jest do standardowej szyny montażowej 35 mm. Dzięki innowacyjnej obsłudze suwakowej, demontaż urządzenia z szyny zbiorczej lub montażowej jest możliwy bez użycia specjalistycznych narzędzi.
• Zaciski windowe: Pozwalają na pewne i trwałe połączenie przewodów o różnych przekrojach. Należy pamiętać o zachowaniu odpowiedniego momentu dokręcania zgodnie z instrukcją producenta, aby uniknąć przegrzewania styków.
• Pozycja montażowa: Dowolna, co ułatwia aranżację wnętrza rozdzielnicy.
• Regularne testowanie: Zaleca się okresowe sprawdzanie poprawności działania mechanizmu wyzwalającego za pomocą przycisku "TEST" umieszczonego na froncie obudowy.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, wyłącznik różnicowoprądowy (RCCB) służy wyłącznie do ochrony przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować wyłącznik nadmiarowoprądowy (MCB).
• Co oznacza typ A? Typ A oznacza, że wyłącznik wykrywa prądy różnicowe sinusoidalne oraz prądy pulsujące ze składową stałą, co czyni go bezpieczniejszym wyborem niż standardowy typ AC.
• Czy mogę zamontować go w instalacji jednofazowej? Choć jest to urządzenie 4-biegunowe, technicznie jest to możliwe, jednak zaleca się stosowanie aparatów dedykowanych (2-biegunowych) dla optymalizacji miejsca w rozdzielnicy.
