Wyłącznik różnicowoprądowy 4P 40A 30mA typ A, PF6-40/4/003-A | 112933 Eaton

Opis i Kluczowe Cechy

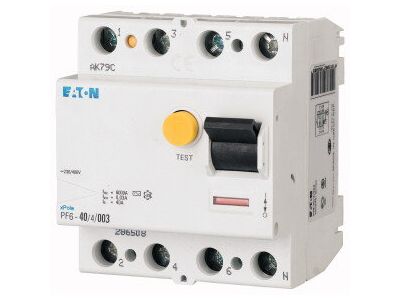

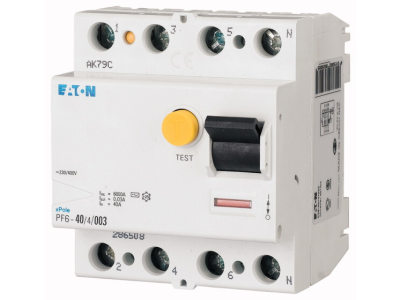

Wyłącznik różnicowoprądowy Eaton z serii PF6, o numerze katalogowym 112933, to zaawansowane urządzenie zabezpieczające zaprojektowane do pracy w układach czterobiegunowych (4P). Prąd znamionowy wynoszący 40 A pozwala na bezpieczną obsługę obwodów o znacznym obciążeniu, typowych dla nowoczesnych instalacji elektrycznych. Urządzenie charakteryzuje się czułością typu A, co oznacza, że reaguje nie tylko na sinusoidalne prądy różnicowe, ale również na prądy pulsujące stałe, co jest kluczowe w dobie powszechnego stosowania zasilaczy impulsowych, falowników oraz elektroniki użytkowej.

• Znamionowy prąd różnicowy: Wartość 0,03 A (30 mA) gwarantuje najwyższy poziom ochrony przeciwporażeniowej dla ludzi.
• Wytrzymałość zwarciowa: Znamionowa zdolność łączeniowa na poziomie 6 kA zapewnia stabilność pracy i bezpieczeństwo instalacji w przypadku wystąpienia zwarć.
• Odporność na przepięcia: Konstrukcja jest częściowo odporna na udary prądowe do 250 A, co minimalizuje ryzyko nieuzasadnionych wyzwoleń spowodowanych przejściowymi przepięciami w sieci.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy zwiększa bezpieczeństwo obsługi serwisowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej. Spełnia wymagania normy IEC/EN 61008, co potwierdza jego niezawodność jako elementu ochrony uzupełniającej przed dotykiem bezpośrednim. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, wyłącznik PF6-40/4/003-A zapewnia długowieczność i stabilność parametrów czasowo-prądowych nawet w wymagających warunkach eksploatacyjnych.

Zastosowanie

Wyłącznik różnicowoprądowy Eaton PF6 znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego oraz komercyjnego. Jest idealnym rozwiązaniem do:

• Rozdzielnic głównych i oddziałowych w domach jednorodzinnych oraz wielorodzinnych.
• Zabezpieczania obwodów gniazd wtykowych i oświetleniowych w biurach.
• Ochrony urządzeń końcowych w obiektach użyteczności publicznej.
• Instalacji, w których występują odbiorniki generujące odkształcone przebiegi prądu (np. komputery, oświetlenie LED, sprzęt AGD).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Aby zapewnić optymalną pracę urządzenia, należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków i zapewnić trwałe połączenie przewodów.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o przekrojach dostosowanych do prądu znamionowego 40 A, zapewniając pewny styk mechaniczny i elektryczny.
• Testowanie: Po instalacji oraz w regularnych odstępach czasu należy używać przycisku „T” (Test) w celu sprawdzenia poprawności działania mechanizmu wyzwalającego.
• Kierunek zasilania: Urządzenie umożliwia dowolność w wyborze strony zasilania (góra/dół), co ułatwia oprzewodowanie wewnątrz rozdzielnicy.

FAQ

1. Czym różni się typ A od typu AC?
Typ A reaguje na prądy różnicowe sinusoidalne oraz pulsujące stałe, podczas gdy typ AC reaguje wyłącznie na prądy sinusoidalne. W nowoczesnych instalacjach typ A jest zalecany ze względu na obecność elektroniki.

2. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, model PF6-40/4/003-A jest wyłącznikiem różnicowoprądowym (RCCB) i służy do ochrony przed porażeniem oraz pożarem. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadprądowy.

3. Czy urządzenie można stosować w sieciach trójfazowych?
Tak, jest to wyłącznik 4-biegunowy, dedykowany do pracy w układach trójfazowych z przewodem neutralnym (3P+N).
