Wyłącznik różnicowoprądowy 4P 40A 30mA typ A, P304 TX3 | 411765 Legrand

Opis i Kluczowe Cechy

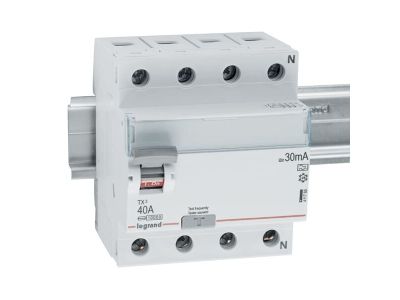

Wyłącznik różnicowoprądowy Legrand P304 z serii TX3 o numerze referencyjnym 411765 to zaawansowany aparat elektryczny zaprojektowany do profesjonalnych instalacji trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40 A, co pozwala na bezpieczną pracę w obwodach o znacznym obciążeniu. Jako aparat czterobiegunowy (4P), zapewnia kompleksową ochronę w układach 400 V~. Kluczowym aspektem technicznym jest czułość urządzenia – znamionowy prąd różnicowy wynosi 30 mA, co stanowi standard w ochronie przeciwporażeniowej ludzi (ochrona przy dotyku bezpośrednim). Wyłącznik wykonany jest w Typie A, co oznacza, że jest zdolny do wykrywania nie tylko prądów różnicowych sinusoidalnych przemiennych, ale również prądów pulsujących stałych. Jest to niezbędne w nowoczesnych instalacjach nasyconych elektroniką, zasilaczami impulsowymi czy sterownikami. Aparat posiada obudowę o szerokości 4 modułów (70 mm), a jego szara dźwignia załączająca ułatwia szybką identyfikację stanu pracy urządzenia.

Zgodność z Normami

Produkt został wykonany w pełnej zgodności z międzynarodową i polską normą EN 61008-1, która określa rygorystyczne wymagania dotyczące wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego dla zastosowań domowych i podobnych. Spełnienie tych standardów gwarantuje niezawodność mechanizmu wyzwalającego oraz wysoką wytrzymałość elektryczną, co jest kluczowe dla bezpieczeństwa użytkowników końcowych oraz ochrony mienia przed pożarami wywołanymi prądami upływu.

Zastosowanie

Wyłącznik Legrand TX3 411765 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym. Dzięki charakterystyce Typu A, jest on szczególnie rekomendowany do zabezpieczania obwodów, w których pracują urządzenia mogące generować odkształcone przebiegi prądu, takie jak pralki, zmywarki, komputery czy systemy oświetlenia LED. Może być stosowany jako główny rozłącznik różnicowoprądowy w rozdzielnicach piętrowych lub jako zabezpieczenie konkretnych grup odbiorczych w zaawansowanych systemach automatyki budynkowej.

Wskazówki Montażowe

Urządzenie jest przystosowane do montażu na standardowym wsporniku montażowym TH35 (szyna DIN). Konstrukcja zacisków umożliwia przyłączanie za pomocą profesjonalnych szyn łączeniowych grzebieniowych lub sztyftowych, co znacząco przyspiesza prace instalacyjne i zapewnia estetykę wewnątrz rozdzielnicy. Wyłącznik oferuje pełną kompatybilność z akcesoriami modułowymi z serii DX3, takimi jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co pozwala na budowę złożonych układów sterowania i sygnalizacji. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny. Po zamontowaniu należy regularnie (zgodnie z instrukcją) sprawdzać poprawność działania aparatu za pomocą wbudowanego przycisku TEST.

FAQ

• Czy ten wyłącznik chroni przed zwarciem? Nie, model P304 TX3 to wyłącznik różnicowoprądowy (RCCB), który służy do ochrony przed prądem upływu. Do ochrony przed zwarciami i przeciążeniami należy zastosować dodatkowo wyłączniki nadmiarowoprądowe.
• Czym różni się Typ A od Typu AC? Typ AC wykrywa tylko prądy sinusoidalne przemienne. Typ A (zastosowany tutaj) wykrywa dodatkowo prądy pulsujące stałe, co czyni go bezpieczniejszym wyborem w nowoczesnych domach.
• Czy mogę zamontować do niego styk pomocniczy? Tak, wyłącznik jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na łatwą rozbudowę o dodatkowe funkcje sygnalizacyjne.
