Wyłącznik różnicowoprądowy 4P 40A 30mA typ A, IDK-40-4-30-A, Acti 9 | A9Z01440 Schneider Electric

Opis i Kluczowe Cechy

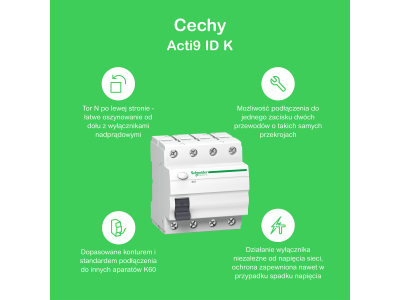

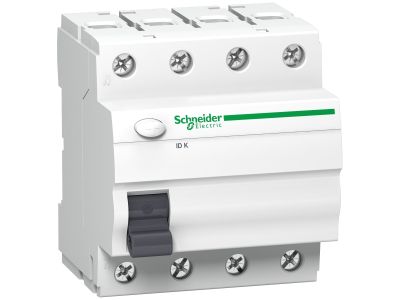

Wyłącznik różnicowoprądowy Acti9 iID K o numerze katalogowym A9Z01440 to zaawansowane urządzenie zabezpieczające od renomowanego producenta Schneider Electric. Jako aparat czterobiegunowy (4P), jest on przeznaczony do pracy w sieciach trójfazowych, gdzie kluczowe jest zapewnienie najwyższego poziomu bezpieczeństwa użytkowników oraz ochrony mienia. Prąd znamionowy wynoszący 40A pozwala na stosowanie urządzenia w rozdzielnicach głównych i oddziałowych o znacznym obciążeniu. Wyłącznik charakteryzuje się czułością na prąd różnicowy o wartości 30mA, co stanowi standard w ochronie uzupełniającej przed dotykiem bezpośrednim.

Urządzenie wykonane jest w typie A, co oznacza, że reaguje nie tylko na sinusoidalne prądy zmienne, ale również na prądy pulsujące stałe. Jest to kluczowa cecha w nowoczesnych instalacjach, gdzie powszechnie występują zasilacze impulsowe, falowniki czy prostowniki, które mogą generować odkształcone przebiegi prądu upływu. Solidna konstrukcja obudowy oraz precyzyjny mechanizm wyzwalający gwarantują niezawodność i długowieczność eksploatacji w wymagających warunkach przemysłowych i komercyjnych.

Zgodność z Normami

• Zgodność z normą IEC/EN 61008-1, co potwierdza najwyższe standardy bezpieczeństwa dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego.
• Stopień ochrony IP20 (zgodnie z IEC 60529), który po zamontowaniu w odpowiedniej obudowie modułowej wzrasta do IP40, zapewniając ochronę przed dotykiem części pod napięciem.
• Certyfikacja uznanych jednostek badawczych, co jest gwarancją powtarzalności parametrów technicznych w każdej partii produktu.

Zastosowanie

Wyłącznik różnicowoprądowy IDK-40-4-30-A znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, użyteczności publicznej oraz w przemyśle. Dzięki charakterystyce typu A, jest on idealnym rozwiązaniem do zabezpieczania obwodów zasilających:

• Urządzenia AGD i RTV wyposażone w zaawansowaną elektronikę sterującą.
• Systemy oświetleniowe oparte na technologii LED z zasilaczami impulsowymi.
• Małe napędy sterowane przemiennikami częstotliwości.
• Biura i serwerownie, gdzie występuje duże zagęszczenie sprzętu komputerowego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Aby zapewnić poprawną pracę i bezpieczeństwo, należy przestrzegać następujących wytycznych:

• Moment dokręcania zacisków musi być zgodny z zaleceniami producenta, aby uniknąć przegrzewania się styków i zapewnić trwałe połączenie elektryczne.
• Przewody powinny być odizolowane na odpowiedniej długości, a ich przekrój musi być dobrany do prądu znamionowego 40A.
• Po instalacji oraz regularnie w trakcie eksploatacji (zgodnie z instrukcją), należy nacisnąć przycisk kontrolny "Test" w celu sprawdzenia poprawności działania mechanizmu wyzwalającego.
• Należy upewnić się, że przewód neutralny (N) jest podłączony do odpowiednio oznaczonego zacisku.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model iID K jest wyłącznikiem różnicowoprądowym (RCCB) i służy do ochrony przed upływem prądu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadprądowy (MCB).
• Dlaczego typ A jest lepszy od typu AC? Typ A wykrywa zarówno prądy różnicowe sinusoidalne, jak i pulsujące stałe. W dobie elektroniki, typ AC może nie zadziałać poprawnie przy odkształconych przebiegach prądu.
• Czy można go stosować w sieciach jednofazowych? Jest to aparat 4-biegunowy dedykowany do sieci trójfazowych, jednak technicznie możliwe jest podłączenie go w układzie jednofazowym przy zachowaniu odpowiedniego schematu połączeń (zapewnienie zasilania obwodu testowego).
