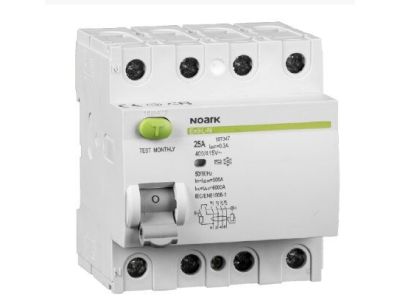

Wyłącznik różnicowoprądowy 4P 40A 30mA typ A, Ex9L-N | 108362 Noark

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy NOARK z serii Ex9L-N o numerze katalogowym 108362 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach elektrycznych. Urządzenie posiada cztery bieguny (4P), co umożliwia pełną ochronę w układach trójfazowych. Prąd znamionowy wynoszący 40A pozwala na pracę w obwodach o znacznym obciążeniu, zapewniając stabilność zasilania. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 30 mA, który stanowi standard w ochronie przeciwporażeniowej uzupełniającej, chroniąc użytkowników przed skutkami bezpośredniego dotyku części pod napięciem.

• Typ wyzwalania A: Wyłącznik reaguje nie tylko na sinusoidalne prądy przemienne, ale również na pulsujące prądy stałe, co jest niezbędne w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe, falowniki czy sprzęt RTV/AGD.
• Wytrzymałość zwarciowa: Urządzenie charakteryzuje się wysoką odpornością, co gwarantuje niezawodność działania nawet w trudnych warunkach sieciowych.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na froncie obudowy pozwala na szybką weryfikację, czy aparat jest w stanie załączenia, czy doszło do wyzwolenia mechanizmu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego profesjonalny charakter. Wyłącznik spełnia wymagania normy IEC/EN 61008-1, która określa zasady bezpieczeństwa dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Dzięki temu inżynierowie i instalatorzy mają pewność, że komponent ten może być stosowany w budownictwie mieszkaniowym, komercyjnym oraz przemysłowym na terenie całej Unii Europejskiej.

Zastosowanie

Wyłącznik Ex9L-N 4P 40A 30mA typ A znajduje szerokie zastosowanie w rozdzielnicach głównych i oddziałowych. Jest idealnym rozwiązaniem do zabezpieczania obwodów gniazd wtykowych, oświetlenia oraz urządzeń stacjonarnych. Ze względu na charakterystykę typu A, jest szczególnie zalecany w miejscach, gdzie wykorzystywane są nowoczesne odbiorniki elektroniczne, które mogą generować odkształcone przebiegi prądu upływu. Może być stosowany w biurach, warsztatach oraz nowoczesnych domach jednorodzinnych wyposażonych w systemy automatyki budynkowej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TS-35), co zapewnia kompatybilność z większością dostępnych na rynku rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski windowe pozwalają na pewne mocowanie przewodów. Należy stosować odpowiedni moment dokręcania, aby uniknąć przegrzewania się styków.
• Przekrój przewodów: Zaciski są przystosowane do szerokiego zakresu przekrojów, co ułatwia integrację z istniejącym okablowaniem.
• Przycisk TEST: Po zamontowaniu i podłączeniu napięcia, należy regularnie (zgodnie z instrukcją producenta) sprawdzać poprawność działania mechanizmu poprzez naciśnięcie przycisku testowego.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model Ex9L-N jest wyłącznikiem różnicowoprądowym (RCCB) i służy do ochrony przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować szeregowo połączony wyłącznik nadprądowy (MCB).
• Co oznacza typ A w tym urządzeniu? Typ A oznacza, że wyłącznik jest czuły na prądy różnicowe sinusoidalne oraz prądy pulsujące stałe. Jest to wyższy stopień ochrony niż w przypadku standardowego typu AC.
• Czy można go stosować w sieciach jednofazowych? Choć jest to aparat 4-biegunowy dedykowany do sieci trójfazowych, technicznie możliwe jest wykorzystanie go w specyficznych konfiguracjach, jednak zaleca się stosowanie aparatów 2-biegunowych dla obwodów jednofazowych.
