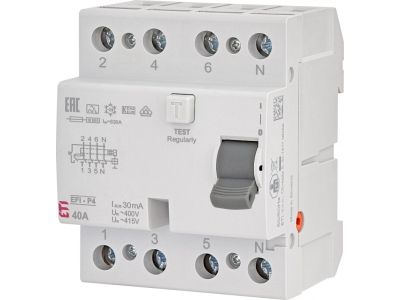

Wyłącznik różnicowoprądowy 4P 40A 30mA typ A, EFI-P4 | 002061512 Eti

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy EFI-P4 o numerze katalogowym 2061512 to zaawansowane urządzenie zabezpieczające od renomowanego producenta ETI, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w instalacjach trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na jego szerokie zastosowanie w rozdzielnicach głównych i obiektowych. Kluczowym elementem jest czułość na prąd różnicowy o wartości 30mA, co stanowi standard w ochronie przeciwporażeniowej uzupełniającej, chroniąc użytkowników przed skutkami bezpośredniego dotyku części pod napięciem.

• Typ wyzwalania A: Wyłącznik reaguje nie tylko na sinusoidalne prądy przemienne, ale również na prądy pulsujące stałe, co jest niezbędne w nowoczesnych instalacjach wyposażonych w zasilacze impulsowe, falowniki czy sprzęt RTV/AGD.
• Konstrukcja 4-biegunowa (4P): Umożliwia pełne zabezpieczenie obwodów trójfazowych z przewodem neutralnym.
• Wysoka wytrzymałość zwarciowa: Solidna konstrukcja wewnętrzna gwarantuje niezawodność działania nawet w trudnych warunkach eksploatacyjnych.
• Wskaźnik położenia styków: Wyraźna wizualizacja stanu pracy urządzenia zwiększa bezpieczeństwo obsługi serwisowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań elektroinstalacyjnych. Wyłącznik spełnia wymagania normy PN-EN 61008, co gwarantuje powtarzalność parametrów czasowo-prądowych oraz niezawodność mechanizmu wyzwalającego. Posiada certyfikację CE, co jest niezbędne do dopuszczenia produktu do obrotu na rynku Unii Europejskiej, oraz spełnia dyrektywy dotyczące bezpieczeństwa niskonapięciowego.

Zastosowanie

Wyłącznik EFI-P4 40A 30mA typ A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia w domach i biurach.
• Ochrony urządzeń końcowych wyposażonych w układy elektroniczne, takich jak pralki, zmywarki czy komputery.
• Zastosowań w warsztatach, gdzie wykorzystywane są elektronarzędzia mogące generować odkształcone przebiegi prądu różnicowego.
• Rozdzielnic budowlanych i tymczasowych punktów zasilania, gdzie wymagany jest wysoki stopień ochrony personelu.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia pełnej funkcjonalności ochrony różnicowoprądowej. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN TH35 (35 mm). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment dokręcania śrub zaciskowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Zaciski windowe pozwalają na podłączenie przewodów o przekroju dostosowanym do prądu znamionowego 40A, co zapewnia stabilny przepływ energii bez nadmiernych spadków napięcia.
• Podłączenie przewodu N: Należy ściśle przestrzegać oznaczeń na obudowie dotyczących podłączenia toru neutralnego.
• Testowanie: Po zakończeniu montażu i podaniu napięcia, konieczne jest sprawdzenie poprawności działania mechanizmu poprzez naciśnięcie przycisku TEST.

FAQ

1. Czy wyłącznik typu A może zastąpić typ AC?
Tak, wyłącznik typu A posiada szerszy zakres ochrony niż typ AC, ponieważ wykrywa zarówno prądy różnicowe sinusoidalne, jak i pulsujące stałe. Jest to rozwiązanie bardziej uniwersalne i bezpieczniejsze.

2. Jak często należy używać przycisku TEST?
Zaleca się okresowe sprawdzanie wyłącznika (zazwyczaj raz w miesiącu lub zgodnie z lokalnymi przepisami), aby upewnić się, że mechanizm wyzwalający jest sprawny mechanicznie.

3. Czy urządzenie chroni przed przeciążeniem?
Nie, wyłącznik różnicowoprądowy EFI-P4 służy do ochrony przed prądem upływu. Do ochrony przed przeciążeniami i zwarciami należy zastosować odpowiedni wyłącznik nadprądowy w szeregu z RCCB.
