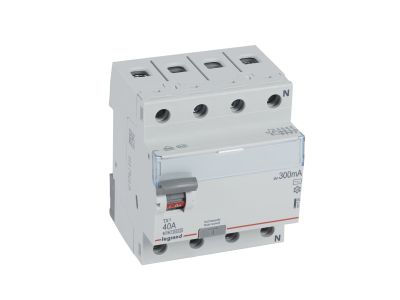

Wyłącznik różnicowoprądowy 4P 40A 300mA typ AC, P304 TX3 | 411728 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Legrand z serii TX3 o numerze katalogowym 411728 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Jako aparat czterobiegunowy (4P), jest dedykowany do pracy w sieciach trójfazowych o napięciu znamionowym 400 V~. Prąd znamionowy urządzenia wynosi 40 A, co pozwala na jego szerokie zastosowanie w obwodach o znacznym obciążeniu. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 300 mA, który klasyfikuje ten aparat jako wyłącznik średnioczuły, idealny do ochrony przeciwpożarowej oraz zabezpieczania rozległych instalacji przed prądami upływu.

• Typ AC: Urządzenie zostało zoptymalizowane pod kątem wykrywania prądów różnicowych sinusoidalnych przemiennych, co jest standardem w większości instalacji budownictwa ogólnego.
• Konstrukcja modułowa: Szerokość aparatu wynosi dokładnie 4 moduły (17,5 mm każdy), co ułatwia planowanie miejsca w rozdzielnicy.
• Ergonomia i estetyka: Wyposażony w charakterystyczną szarą dźwignię załączającą, która pozwala na szybką identyfikację stanu pracy urządzenia.
• Kompatybilność: Możliwość przyłączania za pomocą profesjonalnych szyn grzebieniowych lub sztyftowych znacząco przyspiesza prace monterskie i zapewnia pewność styku.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą przedmiotową EN 61008-1. Zgodność ta gwarantuje, że wyłącznik spełnia najwyższe standardy bezpieczeństwa w zakresie ochrony przed porażeniem przy dotyku pośrednim oraz minimalizuje ryzyko pożaru wywołanego uszkodzeniem izolacji. Seria TX3 od Legrand jest synonimem niezawodności, co potwierdzają liczne certyfikaty i dopuszczenia do stosowania w profesjonalnych instalacjach elektroenergetycznych na terenie całej Unii Europejskiej.

Zastosowanie

Wyłącznik różnicowoprądowy o czułości 300 mA znajduje swoje główne zastosowanie jako zabezpieczenie drugiego stopnia lub zabezpieczenie przeciwpożarowe. W przeciwieństwie do aparatów 30 mA, nie jest on przeznaczony do bezpośredniej ochrony ludzi przed dotykiem bezpośrednim, lecz do monitorowania stanu izolacji w całych sekcjach instalacji. Jest to rozwiązanie rekomendowane dla:

• Budynków przemysłowych i warsztatów, gdzie występują długie linie zasilające.
• Rozdzielnic głównych w budownictwie wielorodzinnym i komercyjnym.
• Zabezpieczania obwodów zasilających maszyny i urządzenia o podwyższonym naturalnym prądzie upływu.
• Systemów, w których wymagana jest selektywność działania w stosunku do wyłączników wysokoczułych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowym wsporniku montażowym TH35 (szyna DIN). Dzięki przemyślanej konstrukcji zacisków, aparat umożliwia stabilne i bezpieczne połączenie przewodów. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby uniknąć przegrzewania się styków. Wyłącznik 411728 oferuje unikalną możliwość rozbudowy o akcesoria z serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co pozwala na pełną integrację z systemami automatyki budynkowej i zdalnego nadzoru.

FAQ

• Czy ten wyłącznik chroni przed porażeniem prądem przy dotknięciu przewodu? Ze względu na prąd różnicowy 300 mA, aparat ten służy głównie do ochrony przeciwpożarowej i wykrywania uszkodzeń izolacji. Do ochrony ludzi przed dotykiem bezpośrednim należy stosować wyłączniki o czułości 30 mA.
• Czy mogę użyć szyny grzebieniowej do połączenia tego aparatu? Tak, konstrukcja zacisków pozwala na jednoczesne stosowanie szyn grzebieniowych oraz sztyftowych, co ułatwia mostkowanie aparatów w rozdzielnicy.
• Co oznacza typ AC? Typ AC oznacza, że wyłącznik reaguje wyłącznie na prądy różnicowe o przebiegu sinusoidalnym przemiennym.
