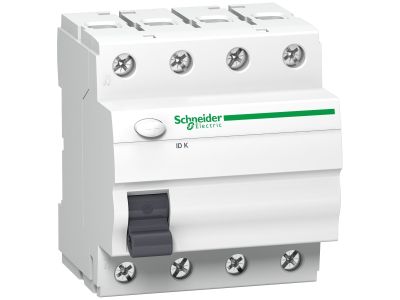

Wyłącznik różnicowoprądowy 4P 40A 300mA typ AC, IDK-40-4-300-AC, Acti 9 | A9Z06440 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Schneider Electric z serii Acti 9, o numerze katalogowym A9Z06440, to zaawansowane urządzenie zabezpieczające dedykowane do profesjonalnych instalacji elektroenergetycznych. Jako aparat czterobiegunowy (4P), jest on przeznaczony do pracy w układach trójfazowych, gdzie kluczowe jest monitorowanie sumy wektorowej prądów w przewodach fazowych oraz przewodzie neutralnym. Prąd znamionowy wynoszący 40A pozwala na bezpieczną współpracę z szerokim spektrum odbiorników energii, a czułość różnicowa na poziomie 300mA (0,3A) sprawia, że urządzenie to doskonale sprawdza się jako zabezpieczenie przeciwpożarowe, chroniąc obiekt przed skutkami upływu prądu do ziemi wynikającego z uszkodzenia izolacji.

• Typ AC: Urządzenie jest zoptymalizowane do wykrywania sinusoidalnych prądów upływu, co jest standardem w większości obwodów ogólnego przeznaczenia.
• Konstrukcja 4-modułowa: Szerokość aparatu pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.
• Wysoka niezawodność: Seria Acti 9 gwarantuje długą żywotność mechaniczną i elektryczną, co jest kluczowe w systemach B2B i przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do użytku profesjonalnego. Wyłącznik spełnia wymagania normy IEC/EN 61008-1, która definiuje parametry pracy dla wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Dzięki temu inżynierowie i projektanci mają pewność, że aparat zachowa deklarowane parametry czasu wyłączenia oraz czułości w całym okresie eksploatacji, zapewniając najwyższy poziom bezpieczeństwa technicznego.

Zastosowanie

Wyłącznik różnicowoprądowy IDK-40-4-300-AC znajduje szerokie zastosowanie w sektorze komercyjnym oraz przemysłowym. Ze względu na prąd różnicowy 300mA, nie jest on stosowany jako ochrona uzupełniająca przed dotykiem bezpośrednim (gdzie wymagane jest 30mA), lecz jako skuteczna bariera przeciwpożarowa. Idealnie nadaje się do zabezpieczania głównych linii zasilających w budynkach biurowych, halach produkcyjnych oraz warsztatach, gdzie monitoruje stan izolacji całych sekcji instalacji. Jest to niezbędny element w układach sieci TN-S oraz TT, gdzie wymagane jest samoczynne wyłączenie zasilania w przypadku wystąpienia prądu doziemnego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Aby zapewnić bezawaryjną pracę, należy zwrócić uwagę na następujące aspekty techniczne:

• Moment dokręcania: Zaciski śrubowe wymagają odpowiedniego momentu dokręcania, aby uniknąć przegrzewania się styków przy prądzie znamionowym 40A.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do obciążenia 40A, co zazwyczaj oznacza miedziane żyły o przekroju od 10 mm² do 25 mm² (zależnie od sposobu ułożenia).
• Testowanie: Po instalacji oraz regularnie w trakcie eksploatacji należy używać przycisku "Test" umieszczonego na froncie obudowy, aby zweryfikować poprawność działania mechanizmu wyzwalającego.
• Pozycja montażu: Urządzenie może być montowane w pionie lub poziomie, co ułatwia prefabrykację rozdzielnic o ograniczonej przestrzeni.

FAQ

1. Czy ten wyłącznik chroni przed porażeniem przy dotyku bezpośrednim?
Nie, wyłączniki o czułości 300mA służą głównie do ochrony przeciwpożarowej i monitorowania stanu izolacji. Do ochrony ludzi przed porażeniem (dotyk bezpośredni) należy stosować wyłączniki o prądzie różnicowym nieprzekraczającym 30mA.

2. Co oznacza typ AC w tym modelu?
Typ AC oznacza, że wyłącznik jest przeznaczony do wykrywania prądów różnicowych o przebiegu sinusoidalnym przemiennym. Jest to najczęściej stosowany typ w standardowych instalacjach budynkowych.

3. Czy można go stosować w sieciach jednofazowych?
Jest to aparat czterobiegunowy (4P) dedykowany do sieci trójfazowych (3P+N). Choć technicznie możliwe jest podłączenie go w układzie jednofazowym, zaleca się stosowanie aparatów dwubiegunowych (2P) dla takich obwodów.
