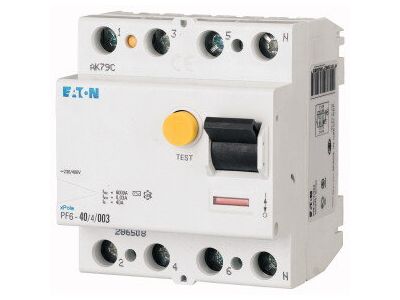

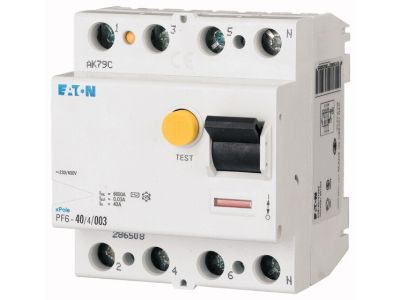

Wyłącznik różnicowoprądowy 4P 40A 100mA typ AC, PF6-40/4/01 | 286509 Eaton

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy EATON z serii PF6 o numerze katalogowym 286509 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w instalacjach elektrycznych. Model PF6-40/4/01 charakteryzuje się prądem znamionowym wynoszącym 40 A, co pozwala na jego szerokie zastosowanie w obwodach o znacznym obciążeniu. Jako urządzenie 4-biegunowe (4P), zapewnia kompleksową ochronę w układach trójfazowych.

• Czułość typu AC: Urządzenie jest czułe na prąd różnicowy przemienny, co czyni go idealnym rozwiązaniem dla standardowych odbiorników energii.
• Znamionowy prąd różnicowy: Wartość 100 mA (0,1 A) sprawia, że wyłącznik doskonale sprawdza się jako zabezpieczenie przeciwpożarowe oraz w obwodach, gdzie wymagana jest selektywność działania.
• Wytrzymałość zwarciowa: Znamionowa wytrzymałość zwarciowa na poziomie 6 kA gwarantuje stabilną pracę i ochronę instalacji nawet w przypadku wystąpienia prądów przetężeniowych.
• Odporność na przepięcia: Konstrukcja wykazuje częściową odporność na przepięcia do 250 A, co minimalizuje ryzyko niepożądanych wyzwoleń spowodowanych przejściowymi stanami w sieci.

Zgodność z Normami

Produkt marki EATON został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury modułowej. Spełnienie wymagań normy IEC/EN 61008 potwierdza wysoką jakość wykonania oraz niezawodność mechanizmu wyzwalającego. Wyłącznik PF6-40/4/01 jest dopuszczony do użytku w rozdzielnicach mieszkaniowych oraz komercyjnych, co czyni go uniwersalnym komponentem w portfolio każdego elektroinstalatora.

Zastosowanie

Wyłącznik różnicowoprądowy PF6 znajduje szerokie zastosowanie w nowoczesnym budownictwie. Jest dedykowany do:

• Rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych wielorodzinnych.
• Instalacji w obiektach użyteczności publicznej oraz biurowcach.
• Zabezpieczania obwodów w obiektach komercyjnych, gdzie nie występują odbiorniki generujące odkształcone przebiegi prądu stałego.
• Ochrony przeciwpożarowej instalacji elektrycznych dzięki czułości 100 mA.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TS35 mm), co zapewnia szybką i intuicyjną instalację w większości typowych rozdzielnic. Podczas podłączania przewodów należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się regularne sprawdzanie poprawności działania mechanizmu za pomocą przycisku "Test" (przynajmniej raz na pół roku), co jest kluczowe dla zachowania ciągłości ochrony przeciwporażeniowej.

FAQ

• Czy ten wyłącznik chroni przed porażeniem bezpośrednim? Wyłącznik o czułości 100 mA jest stosowany głównie jako ochrona przeciwpożarowa oraz przy ochronie przed dotykiem pośrednim. W obwodach gniazd wtykowych ogólnego przeznaczenia zazwyczaj wymagane są urządzenia o czułości 30 mA.
• Czy można go stosować w układach z falownikami? Typ AC jest przeznaczony do prądów sinusoidalnie zmiennych. W przypadku zaawansowanej elektroniki i falowników zaleca się weryfikację, czy nie jest wymagany typ A lub B.
• Jaka jest szerokość urządzenia w modułach? Jako wyłącznik 4-biegunowy, urządzenie zajmuje standardowo 4 moduły w rozdzielnicy.
