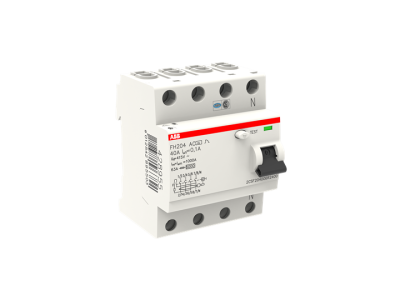

Wyłącznik różnicowoprądowy 4P 40A 100mA typ AC, FH204 AC-40/0.1 HOME | 2CSF204006R2400 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii FH200, model FH204 AC-40/0.1, to zaawansowane urządzenie zabezpieczające zaprojektowane z myślą o najwyższym poziomie ochrony przeciwporażeniowej oraz przeciwpożarowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na jego efektywne wykorzystanie w obwodach o znacznym obciążeniu. Jako wyłącznik czterobiegunowy (4P), jest on dedykowany do pracy w układach trójfazowych, gdzie monitoruje sumę prądów w przewodach fazowych i przewodzie neutralnym.

• Czułość 100mA: Znamionowy prąd różnicowy na poziomie 100 mA (0,1 A) sprawia, że urządzenie doskonale sprawdza się jako zabezpieczenie przeciwpożarowe, ograniczając ryzyko zapłonu w przypadku uszkodzenia izolacji.
• Typ AC: Wyłącznik jest przystosowany do wykrywania sinusoidalnych prądów upływu, co jest standardem w większości domowych i komercyjnych instalacji oświetleniowych oraz grzewczych.
• Niezawodność ABB: Seria FH200 gwarantuje stabilność parametrów pracy oraz wysoką odporność na przypadkowe wyzwolenia, co przekłada się na ciągłość zasilania.
• Kompaktowa budowa: Standardowa szerokość modułowa ułatwia montaż w nowoczesnych rozdzielnicach elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań elektrotechnicznych. Wyłącznik spełnia wymagania normy IEC/EN 61008, która definiuje parametry pracy wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB). Dzięki temu instalatorzy mają pewność, że urządzenie zachowa swoje właściwości ochronne w deklarowanym czasie eksploatacji, zapewniając bezpieczeństwo użytkownikom końcowym.

Zastosowanie

Wyłącznik różnicowoprądowy FH204 AC-40/0.1 znajduje szerokie zastosowanie przede wszystkim w sektorze budownictwa mieszkaniowego oraz w obiektach użyteczności publicznej. Jest idealnym rozwiązaniem do:

• Zabezpieczania obwodów rozdzielczych w domach jednorodzinnych i wielorodzinnych.
• Ochrony instalacji w biurach, gdzie dominują odbiorniki o charakterystyce liniowej.
• Zastosowań jako główny wyłącznik różnicowoprądowy w mniejszych rozdzielnicach, pełniąc funkcję ochrony przed pożarem wywołanym prądami upływu.
• Systemów zasilania placów budowy w ramach tymczasowych rozdzielnic elektrycznych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia pełnej funkcjonalności urządzenia. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 40A, co zapobiega spadkom napięcia i nadmiernemu nagrzewaniu izolacji.
• Testowanie: Po zamontowaniu urządzenia i podaniu napięcia, konieczne jest sprawdzenie poprawności działania za pomocą przycisku "Test" umieszczonego na froncie obudowy. Zaleca się regularne powtarzanie tej operacji zgodnie z instrukcją producenta.
• Pozycjonowanie: Urządzenie może być montowane w dowolnej pozycji, jednak zaleca się zachowanie przejrzystości w układzie przewodów wewnątrz rozdzielnicy.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, model FH204 to wyłącznik różnicowoprądowy (RCCB), który reaguje wyłącznie na prąd upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadmiarowoprądowy (MCB).

2. Co oznacza typ AC?
Typ AC oznacza, że wyłącznik jest zaprojektowany do wykrywania prądów różnicowych o przebiegu sinusoidalnym przemiennym. Nie jest on przeznaczony do obwodów, w których mogą wystąpić odkształcone prądy stałe (np. zaawansowana elektronika z zasilaczami impulsowymi bez filtrów).

3. Czy mogę użyć tego wyłącznika w instalacji jednofazowej?
Jest to urządzenie czterobiegunowe (4P) dedykowane do układów trójfazowych. Choć technicznie możliwe jest podłączenie go w układzie jednofazowym, zaleca się stosowanie dedykowanych wyłączników dwubiegunowych (2P) dla zachowania optymalnej konfiguracji i oszczędności miejsca.
