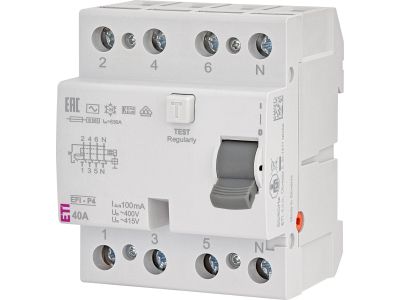

Wyłącznik różnicowoprądowy 4P 40A 100mA typ AC, EFI-P4 | 002061622 Eti

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy EFI-P4 o numerze katalogowym 2061622 to zaawansowane urządzenie zabezpieczające od renomowanego producenta ETI, zaprojektowane do pracy w trójfazowych układach sieciowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na jego szerokie zastosowanie w rozdzielnicach głównych i oddziałowych. Czułość na prąd różnicowy o wartości 100mA (0,1A) sprawia, że aparat ten jest dedykowany przede wszystkim jako zabezpieczenie przeciwpożarowe, chroniąc izolację instalacji przed skutkami upływu prądu.

• Typ AC: Urządzenie reaguje na sinusoidalne prądy różnicowe przemienne, co jest standardem w większości instalacji budownictwa ogólnego.
• Konstrukcja 4-polowa (4P): Pełna ochrona i rozłączanie trzech faz oraz przewodu neutralnego, zapewniając bezpieczeństwo w układach 400V AC.
• Wysoka wytrzymałość zwarciowa: Solidna konstrukcja mechaniczna gwarantuje niezawodność działania nawet w trudnych warunkach eksploatacyjnych.
• Wskaźnik położenia styków: Wyraźna wizualizacja stanu pracy aparatu zwiększa bezpieczeństwo obsługi serwisowej.

Zgodność z Normami

Wyłącznik EFI-P4 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi i międzynarodowymi, co potwierdza jego najwyższą jakość. Spełnia wymagania normy PN-EN 61008, która definiuje parametry pracy wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Dzięki certyfikacji CE, produkt dopuszczony jest do użytku w profesjonalnych instalacjach elektroenergetycznych na terenie całej Unii Europejskiej, gwarantując powtarzalność parametrów wyzwalania.

Zastosowanie

Model EFI-P4 40A 100mA znajduje zastosowanie wszędzie tam, gdzie wymagany jest wysoki poziom ochrony mienia przed pożarem wywołanym prądami upływu. Jest idealnym rozwiązaniem dla:

• Budownictwa przemysłowego: Zabezpieczanie obwodów zasilających maszyny i urządzenia o większej mocy.
• Obiektów komercyjnych: Ochrona instalacji w biurowcach, centrach handlowych oraz magazynach.
• Rozdzielnic głównych: Jako pierwszy stopień ochrony różnicowoprądowej w układach kaskadowych (selektywność przy zachowaniu odpowiednich parametrów).
• Instalacji rolniczych: Gdzie specyficzne warunki środowiskowe wymagają stosowania czułych zabezpieczeń przeciwpożarowych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia pełnej funkcjonalności wyłącznika. Urządzenie przystosowane jest do montażu na standardowej szynie montażowej DIN TH35 (35 mm). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Zaciski windowe wymagają dokręcenia z odpowiednią siłą (zgodnie z dokumentacją techniczną ETI), co zapobiega przegrzewaniu się styków przy prądzie 40A.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego, co zapewnia stabilne połączenie i minimalizuje spadki napięcia.
• Testowanie: Po zamontowaniu i podaniu napięcia należy obowiązkowo sprawdzić działanie aparatu przyciskiem TEST. Producent zaleca regularne testowanie mechanizmu (np. raz w miesiącu).
• Pozycja montażu: Aparat może być montowany w dowolnej pozycji, jednak zaleca się pionowe ustawienie dla optymalnego chłodzenia.

FAQ

1. Czy wyłącznik typu AC chroni przed prądami pulsującymi DC?
Nie, typ AC jest przeznaczony wyłącznie do wykrywania sinusoidalnych prądów różnicowych przemiennych. W przypadku obecności odbiorników generujących odkształcenia (np. falowniki), należy rozważyć typ A lub B.

2. Czy prąd 100mA chroni człowieka przed porażeniem bezpośrednim?
Wyłączniki o prądzie różnicowym 100mA są traktowane jako ochrona przeciwpożarowa. Do ochrony przeciwporażeniowej (ochrona uzupełniająca) w obwodach gniazd wtykowych standardowo stosuje się wyłączniki o czułości 30mA.

3. Czy do wyłącznika EFI-P4 można podłączyć szynę grzebieniową?
Tak, konstrukcja zacisków umożliwia podłączenie zarówno przewodów, jak i szyn łączeniowych widełkowych lub sztyftowych, co ułatwia estetyczny i pewny montaż w rozdzielnicy.
