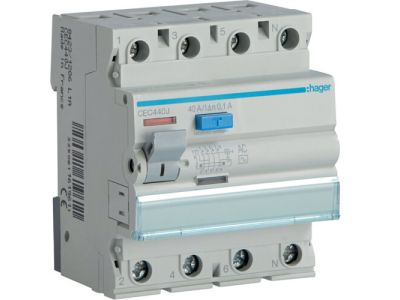

Wyłącznik różnicowoprądowy 4P 40A 100mA typ AC | CEC440J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy HAGER CEC440J to zaawansowany aparat modułowy zaprojektowany do pracy w czteropolowych układach sieciowych (4P). Urządzenie charakteryzuje się prądem znamionowym wynoszącym 40A, co pozwala na jego szerokie zastosowanie w rozdzielnicach głównych i oddziałowych. Kluczowym parametrem jest znamionowy prąd różnicowy o wartości 100mA, który sprawia, że aparat ten doskonale sprawdza się jako ochrona przeciwpożarowa oraz uzupełnienie ochrony przy dotyku pośrednim. Typ wyzwalania AC oznacza czułość na prądy różnicowe sinusoidalne zmienne, co jest standardem w klasycznych instalacjach budynkowych. Solidna konstrukcja marki HAGER gwarantuje długowieczność styków oraz precyzję działania mechanizmu wyzwalającego w sytuacjach awaryjnych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnienie tych standardów zapewnia pełne bezpieczeństwo użytkowania oraz kompatybilność z innymi elementami systemów rozdzielczych. Wyłącznik CEC440J przechodzi rygorystyczne testy fabryczne, co potwierdza jego niezawodność w zakresie ochrony przed prądami upływu. Posiada on niezbędne certyfikaty dopuszczające do stosowania w instalacjach profesjonalnych, co jest kluczowe dla odbiorów technicznych budynków.

Zastosowanie

Wyłącznik różnicowoprądowy 4P 40A 100mA znajduje zastosowanie przede wszystkim w instalacjach trójfazowych, gdzie wymagany jest wyższy poziom czułości niż w przypadku standardowych zabezpieczeń nadmiarowoprądowych, ale jednocześnie dopuszczalny jest wyższy prąd upływu niż w obwodach gniazdowych (30mA). Jest idealnym rozwiązaniem do ochrony obwodów zasilających urządzenia stacjonarne, maszyny oraz jako zabezpieczenie przeciwpożarowe w budynkach mieszkalnych i komercyjnych. Urządzenie reaguje natychmiastowo w momencie wykrycia upływu prądu do ziemi (np. przez uszkodzoną izolację i obudowę urządzenia), odcinając zasilanie i minimalizując ryzyko porażenia oraz powstania łuku elektrycznego mogącego zainicjować pożar.

Wskazówki Montażowe

Montaż aparatu powinien odbywać się na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapewnia trwały kontakt elektryczny i zapobiega przegrzewaniu się styków przy pełnym obciążeniu 40A. Przewody powinny być odizolowane na odpowiedniej długości i pewnie osadzone w zaciskach. Należy pamiętać, że wyłącznik różnicowoprądowy typu AC nie zastępuje wyłącznika nadmiarowoprądowego – nie chroni on przed przeciążeniem ani zwarciem międzyfazowym lub zwarciem fazy z przewodem neutralnym (N). Po zamontowaniu konieczne jest sprawdzenie poprawności działania za pomocą przycisku TEST umieszczonego na froncie obudowy.

FAQ

• Czy ten wyłącznik chroni przed zwarciem? Nie, wyłącznik różnicowoprądowy służy wyłącznie do ochrony przed prądem upływu. Do ochrony przed zwarciami i przeciążeniami należy zastosować odpowiedni wyłącznik nadmiarowoprądowy.
• Kiedy zadziała wyłącznik 100mA? Aparat zadziała, gdy suma prądów w przewodach roboczych nie będzie równa zeru, co oznacza upływ prądu (np. do ziemi) przekraczający próg czułości urządzenia.
• Czy można go stosować w obwodach jednofazowych? Jest to aparat czteropolowy (4P) dedykowany do układów trójfazowych, jednak technicznie możliwe jest podłączenie go w specyficznych konfiguracjach, choć zaleca się stosowanie aparatów 2P dla obwodów jednofazowych.
• Jak często należy używać przycisku TEST? Producent zaleca regularne sprawdzanie sprawności mechanizmu wyzwalającego za pomocą przycisku TEST, zazwyczaj raz w miesiącu lub zgodnie z lokalnymi przepisami eksploatacji instalacji elektrycznych.
