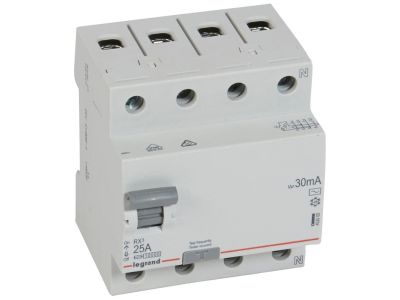

Wyłącznik różnicowoprądowy 4P 25A 30mA typ AC, RX3 | 402062 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Legrand z serii RX3 o numerze katalogowym 402062 to zaawansowany element aparatury modułowej, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się konstrukcją czterobiegunową (4P), co pozwala na skuteczną ochronę w układach trójfazowych o napięciu znamionowym 400 V~. Prąd znamionowy urządzenia wynosi 25 A, co czyni go idealnym rozwiązaniem dla standardowych obwodów odbiorczych w budownictwie mieszkaniowym oraz komercyjnym.

Kluczowym parametrem bezpieczeństwa jest znamionowy prąd różnicowy o wartości 30 mA, który gwarantuje ochronę uzupełniającą przed dotykiem bezpośrednim. Wyłącznik wykonany jest w typie AC, co oznacza jego czułość na prądy różnicowe sinusoidalne przemienne. Solidna konstrukcja zapewnia umowny prąd znamionowy zwarciowy (Icn) na poziomie 10000 A, co świadczy o wysokiej wytrzymałości aparatu w warunkach awaryjnych. Estetyczna, szara dźwignia załączająca pozwala na szybką identyfikację stanu pracy urządzenia w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami międzynarodowymi. Głównym punktem odniesienia jest norma EN 61008-1, która określa wymagania dotyczące wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego. Zgodność z tą normą zapewnia użytkownikom i instalatorom pewność, że urządzenie przeszło rygorystyczne testy w zakresie powtarzalności zadziałania, wytrzymałości izolacji oraz odporności na udary prądowe.

Zastosowanie

Wyłącznik różnicowoprądowy RX3 4P 25A 30mA znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest dedykowany przede wszystkim do:

• Zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia w domach jednorodzinnych i mieszkaniach.
• Ochrony przeciwporażeniowej w obiektach użyteczności publicznej.
• Zastosowań w rozdzielnicach piętrowych, gdzie wymagana jest szerokość 4 modułów (każdy moduł to 17,5 mm, co daje łącznie 70 mm szerokości).
• Zabezpieczania urządzeń trójfazowych, takich jak kuchenki elektryczne czy podgrzewacze wody, pracujących w środowisku o charakterze rezystancyjnym lub indukcyjnym.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla niezawodności ochrony przeciwporażeniowej. Należy przestrzegać następujących wytycznych:

• Urządzenie jest przystosowane do montażu na standardowej szynie montażowej TH35 (DIN), co zapewnia kompatybilność z większością nowoczesnych obudów i rozdzielnic.
• Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone.
• Przewody powinny być odizolowane na odpowiedniej długości i dokręcone z właściwym momentem obrotowym, aby uniknąć przegrzewania się styków.
• Po zainstalowaniu urządzenia należy obowiązkowo przeprowadzić test działania za pomocą przycisku "T" (Test) umieszczonego na froncie obudowy.
• Zaleca się regularne sprawdzanie sprawności wyłącznika (zgodnie z lokalnymi przepisami, zazwyczaj raz w miesiącu).

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model RX3 o numerze 402062 to wyłącznik różnicowoprądowy (RCCB), który chroni przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowo wyłącznik nadprądowy.
• Co oznacza typ AC? Typ AC oznacza, że wyłącznik reaguje wyłącznie na prądy różnicowe sinusoidalne przemienne. Jest to standardowe rozwiązanie dla większości odbiorników domowych.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje 4 moduły o szerokości 17,5 mm każdy, co daje łączną szerokość 70 mm na szynie TH35.
• Czy można go stosować w przemyśle? Tak, o ile charakterystyka odbiorników (brak składowej stałej w prądzie upływu) oraz prąd znamionowy 25 A są zgodne z projektem instalacji.
