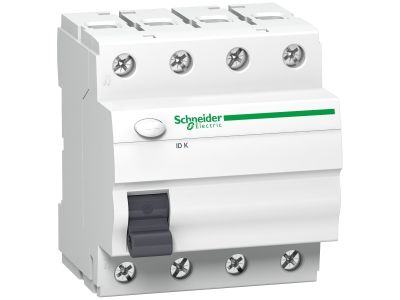

Wyłącznik różnicowoprądowy 4P 25A 30mA typ AC, IDK-25-4-30-AC, Acti 9 | A9Z05425 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Schneider Electric z serii Acti 9, model IDK-25-4-30-AC, to zaawansowany aparat modułowy zaprojektowany w celu zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie pełni kluczową funkcję w systemie ochrony przeciwporażeniowej, realizując samoczynne wyłączenie zasilania w momencie wykrycia upływu prądu do ziemi. Prąd znamionowy wynoszący 25 A pozwala na efektywną współpracę z wieloma obwodami odbiorczymi, a czułość różnicowa na poziomie 30 mA klasyfikuje ten aparat jako środek ochrony uzupełniającej przed dotykiem bezpośrednim.

• Konfiguracja 4-biegunowa (4P): Przeznaczona do pracy w sieciach trójfazowych, zapewniając jednoczesne rozłączanie trzech faz oraz przewodu neutralnego.
• Typ wyzwalania AC: Wyłącznik jest zoptymalizowany do wykrywania sinusoidalnych prądów upływu, co jest standardem w większości instalacji domowych i biurowych.
• Mechanizm pomiarowy: Działanie opiera się na precyzyjnym pomiarze sumy wektorowej prądów płynących w przewodach fazowych i neutralnym, co gwarantuje natychmiastową reakcję w przypadku uszkodzenia izolacji.
• Trwałość i niezawodność: Jako produkt renomowanej marki Schneider Electric, aparat charakteryzuje się wysoką wytrzymałością mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi oraz europejskimi dotyczącymi aparatury modułowej. Spełnienie wymagań normy IEC/EN 61008-1 gwarantuje, że wyłącznik różnicowoprądowy IDK-25-4-30-AC zapewnia powtarzalne parametry pracy oraz bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Posiadanie odpowiednich certyfikatów potwierdza wysoką jakość wykonania oraz dopuszczenie do stosowania w profesjonalnych rozdzielnicach elektrycznych.

Zastosowanie

Wyłącznik różnicowoprądowy Acti 9 znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym. Jest niezbędnym elementem nowoczesnej rozdzielnicy, chroniącym użytkowników przed skutkami porażenia prądem elektrycznym przy dotyku pośrednim i bezpośrednim. Idealnie sprawdza się w:

• Obwodach gniazd wtykowych ogólnego przeznaczenia.
• Zasilaniu urządzeń AGD i RTV w gospodarstwach domowych.
• Instalacjach oświetleniowych wymagających dodatkowej ochrony.
• Małych warsztatach i biurach, gdzie dominują odbiorniki o charakterze rezystancyjnym i indukcyjnym.

Wskazówki Montażowe

Montaż aparatu powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany moment dokręcania zacisków, aby uniknąć przegrzewania się styków i zapewnić trwałe połączenie.
• Przekrój przewodów: Zaciski windowe pozwalają na pewne zamocowanie przewodów o odpowiednim przekroju, co minimalizuje rezystancję przejścia.
• Testowanie: Po zainstalowaniu urządzenia oraz regularnie w trakcie eksploatacji, należy używać przycisku "Test" (T) znajdującego się na froncie obudowy, aby zweryfikować poprawność działania mechanizmu wyzwalającego.

FAQ

1. Czy wyłącznik typu AC wykrywa prądy pulsujące DC?
Nie, wyłączniki typu AC są przeznaczone wyłącznie do wykrywania prądów różnicowych sinusoidalnych przemiennych. W przypadku instalacji z elektroniką generującą odkształcenia prądu, należy rozważyć typ A.

2. Jak często należy naciskać przycisk TEST?
Zaleca się okresowe sprawdzanie urządzenia (zgodnie z instrukcją producenta, zazwyczaj raz na miesiąc lub pół roku), aby upewnić się, że mechanizm mechaniczny nie uległ zatarciu.

3. Czy aparat można zasilać od góry lub od dołu?
Konstrukcja aparatów Schneider Electric z serii Acti 9 zazwyczaj pozwala na dowolność kierunku zasilania, jednak zawsze należy kierować się schematem połączeń widocznym na obudowie produktu.
