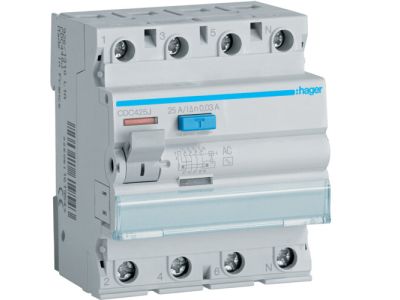

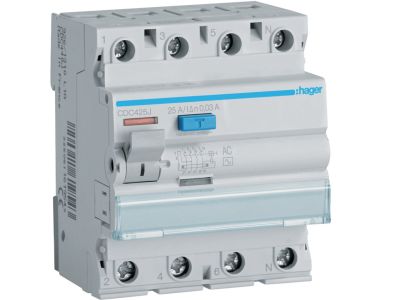

Wyłącznik różnicowoprądowy 4P 25A 30mA typ AC | CDC425J Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy CDC425J marki HAGER to wysokiej klasy aparat modułowy zaprojektowany do zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach trójfazowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 25 A oraz czułością na prąd upływu o wartości 30 mA, co klasyfikuje go jako środek ochrony dodatkowej (przeciwporażeniowej). Konstrukcja czterobiegunowa (4P) pozwala na kompleksowe zabezpieczenie obwodów siłowych oraz odbiorników wymagających przewodu neutralnego.

• Typ wyzwalania AC: Aparat reaguje na sinusoidalne prądy różnicowe, co jest standardem w większości instalacji domowych i biurowych.
• Ochrona mienia i życia: Urządzenie skutecznie ogranicza skutki uszkodzenia urządzeń elektrycznych oraz minimalizuje ryzyko powstania pożaru wywołanego prądami upływu.
• Mechanizm działania: Wyłącznik monitoruje bilans prądów w przewodach fazowych i przewodzie neutralnym. W przypadku wykrycia asymetrii (np. przebicie do obudowy i upływ do ziemi), następuje natychmiastowe rozłączenie obwodu.
• Wskaźnik zadziałania: Wyraźna sygnalizacja stanu pracy pozwala na szybką diagnostykę przyczyn przerwy w zasilaniu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Spełnienie wymagań normy PN-EN 61008-1 gwarantuje niezawodność działania w krytycznych sytuacjach oraz pełną kompatybilność z innymi elementami systemów rozdzielczych marki HAGER. Urządzenie posiada certyfikację potwierdzającą bezpieczeństwo użytkowania w instalacjach profesjonalnych i przemysłowych.

Zastosowanie

Wyłącznik różnicowoprądowy CDC425J znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym, komercyjnym oraz w sektorze usługowym. Jest niezbędnym elementem w:

• Rozdzielnicach głównych i piętrowych w budynkach wielorodzinnych.
• Zabezpieczaniu obwodów gniazd wtykowych ogólnego przeznaczenia.
• Ochronie urządzeń w warsztatach i małych zakładach produkcyjnych, gdzie nie występują odkształcenia przebiegów prądowych.
• Instalacjach oświetleniowych wymagających wysokiego stopnia ochrony przeciwporażeniowej.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanej ochrony. Należy przestrzegać następujących wytycznych:

• Montaż na szynie DIN: Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowej szynie montażowej TS35 (DIN).
• Moment dokręcania: Zaciski windowe wymagają użycia odpowiedniego momentu dokręcania, co zapewnia trwały styk elektryczny i zapobiega przegrzewaniu się połączeń.
• Podłączenie przewodu N: Należy zwrócić szczególną uwagę na poprawne wprowadzenie przewodu neutralnego do dedykowanego zacisku.
• Testowanie: Po instalacji oraz regularnie w trakcie eksploatacji (zgodnie z instrukcją), należy naciskać przycisk "TEST" w celu sprawdzenia sprawności mechanizmu wyzwalającego.

FAQ

1. Czy wyłącznik CDC425J chroni przed zwarciem międzyfazowym?
Nie, wyłącznik różnicowoprądowy nie pełni funkcji zabezpieczenia nadmiarowoprądowego. Do ochrony przed zwarciami międzyfazowymi lub przeciążeniami należy zastosować odpowiedni wyłącznik nadmiarowoprądowy (MCB).

2. Kiedy zadziała wyłącznik typu AC?
Urządzenie zadziała w momencie wystąpienia upływu prądu do ziemi, na przykład w wyniku uszkodzenia izolacji i pojawienia się napięcia na metalowej obudowie urządzenia. Reaguje wyłącznie na prądy różnicowe o przebiegu sinusoidalnym.

3. Czy można go stosować w obwodach z falownikami?
W przypadku obwodów z zaawansowaną elektroniką, taką jak falowniki czy zasilacze UPS, zaleca się sprawdzenie, czy nie jest wymagany wyłącznik typu A lub B. Typ AC jest dedykowany do standardowych odbiorników rezystancyjnych i indukcyjnych.
