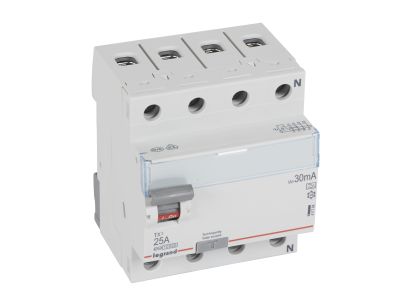

Wyłącznik różnicowoprądowy 4P 25A 30mA typ A, P304 TX3 | 411764 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Legrand P304 z serii TX3 o numerze katalogowym 411764 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższych standardach bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Jako aparat czterobiegunowy (4P), dedykowany jest do pracy w sieciach trójfazowych o napięciu znamionowym 400 V~. Urządzenie charakteryzuje się prądem znamionowym 25 A oraz czułością różnicową wynoszącą 30 mA, co stanowi standard w ochronie przeciwporażeniowej osób (ochrona przed dotykiem bezpośrednim).

Kluczowym wyróżnikiem tego modelu jest typ wyzwalania A. W przeciwieństwie do standardowych wyłączników typu AC, typ A jest zdolny do wykrywania nie tylko prądów różnicowych sinusoidalnych przemiennych, ale również prądów pulsujących stałych. Jest to niezbędne w dobie powszechnego stosowania zasilaczy impulsowych, elektronarzędzi oraz układów prostowniczych, które mogą generować odkształcone przebiegi prądu upływu. Wyłącznik posiada ergonomiczną dźwignię załączającą w kolorze szarym oraz zajmuje szerokość 4 modułów (17,5 mm każdy) w rozdzielnicy.

• Typ A: Wykrywanie prądów sinusoidalnych oraz pulsujących stałych.
• Prąd znamionowy 25 A: Optymalny dla obwodów odbiorczych w budownictwie mieszkaniowym i komercyjnym.
• Znamionowy prąd różnicowy 30 mA: Gwarancja wysokiego poziomu ochrony przeciwporażeniowej.
• Kompatybilność: Możliwość rozbudowy o styki pomocnicze, wyzwalacze i napędy z renomowanej serii DX3.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystyczną normą międzynarodową EN 61008-1, która określa wymagania dotyczące wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego do użytku domowego i podobnego. Zgodność z tą normą potwierdza niezawodność mechanizmu wyzwalającego oraz trwałość styków głównych. Urządzenie spełnia najwyższe europejskie standardy bezpieczeństwa, co pozwala na jego stosowanie w projektach wymagających certyfikowanych komponentów o wysokiej odporności na błędy łączeniowe.

Zastosowanie

Wyłącznik różnicowoprądowy Legrand TX3 4P 25A 30mA Typ A znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest idealnym rozwiązaniem dla:

• Budownictwa mieszkaniowego: Ochrona obwodów gniazd wtykowych, oświetlenia oraz urządzeń AGD (pralki, zmywarki), które często generują prądy pulsujące.
• Obiektów komercyjnych i biurowych: Zabezpieczanie infrastruktury IT oraz urządzeń biurowych wyposażonych w zaawansowane układy zasilające.
• Warsztatów i lekkiego przemysłu: Gdzie wykorzystywane są elektronarzędzia z regulacją obrotów, mogące wprowadzać zakłócenia typu DC do obwodu ochronnego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowym wsporniku TH35 (szyna DIN), co zapewnia szybką i stabilną instalację w rozdzielnicy. Dzięki przemyślanej konstrukcji zacisków, aparat umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co znacząco ułatwia mostkowanie wielu aparatów w jednym rzędzie. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Regularne testowanie sprawności urządzenia za pomocą przycisku "T" (test) jest wymagane co najmniej raz w miesiącu, aby zweryfikować poprawność działania mechanizmu różnicowego.

FAQ

• Czy ten wyłącznik zastępuje wyłącznik nadmiarowoprądowy? Nie, model P304 TX3 jest wyłącznikiem różnicowoprądowym (RCCB) i służy do ochrony przed upływem prądu. Wymaga on współpracy z wyłącznikiem nadmiarowoprądowym (MCB) w celu ochrony przed przeciążeniem i zwarciem.
• Czym różni się typ A od typu AC? Typ AC wykrywa tylko prądy przemienne sinusoidalne. Typ A wykrywa dodatkowo prądy pulsujące stałe, co czyni go bezpieczniejszym wyborem w nowoczesnych instalacjach z dużą ilością elektroniki.
• Czy mogę zamontować do niego styki pomocnicze? Tak, urządzenie jest w pełni kompatybilne z akcesoriami serii DX3, takimi jak styki pomocnicze, sygnalizacyjne czy wyzwalacze wzrostowe.
