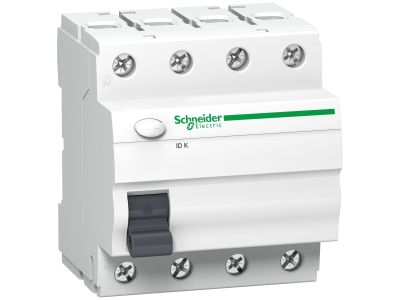

Wyłącznik różnicowoprądowy 4P 25A 30mA typ A, IDK-25-4-30-A, Acti 9 | A9Z01425 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Schneider Electric z serii Acti9, model IDK-25-4-30-A o numerze katalogowym A9Z01425, to zaawansowany aparat modułowy zaprojektowany do zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się czterobiegunową konstrukcją (4P), co pozwala na pełną ochronę obwodów trójfazowych. Prąd znamionowy wynoszący 25 A umożliwia współpracę z szeroką gamą odbiorników, a czułość na poziomie 30 mA (0,03 A) gwarantuje skuteczną ochronę przeciwporażeniową przy dotyku bezpośrednim.

• Typ wyzwalania A: Wyłącznik reaguje nie tylko na sinusoidalne prądy przemienne, ale również na prądy pulsujące stałe, co jest kluczowe w nowoczesnych instalacjach zasilających elektronikę, zasilacze impulsowe czy falowniki.
• Niezawodność Acti9: Seria ta słynie z wysokiej trwałości mechanicznej i elektrycznej, co przekłada się na długoletnią, bezawaryjną eksploatację w wymagających warunkach.
• Mechanizm szybkiego zamykania: Ogranicza zużycie styków i wydłuża żywotność aparatu poprzez błyskawiczne nawiązanie połączenia elektrycznego.
• Wskaźnik stanu: Wyraźna sygnalizacja położenia styków ułatwia diagnostykę i podnosi bezpieczeństwo prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi oraz europejskimi, co potwierdza jego przydatność do profesjonalnych zastosowań elektroinstalacyjnych. Wyłącznik spełnia wymagania normy IEC/EN 61008-1, która definiuje parametry pracy wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego. Posiada certyfikację CE oraz znaki jakości uznanych jednostek certyfikujących, co gwarantuje, że urządzenie przeszło rygorystyczne testy bezpieczeństwa pożarowego i ochrony przed porażeniem.

Zastosowanie

Wyłącznik różnicowoprądowy IDK-25-4-30-A znajduje szerokie zastosowanie zarówno w budownictwie mieszkaniowym, jak i komercyjnym oraz przemysłowym. Jest niezbędnym elementem rozdzielnic głównych i podrozdzielnic, gdzie wymagana jest ochrona ludzi przed porażeniem prądem elektrycznym oraz ochrona mienia przed skutkami uszkodzenia izolacji, które mogą prowadzić do pożaru. Dzięki charakterystyce typu A, aparat ten jest szczególnie polecany do obwodów zasilających sprzęt AGD (pralki, zmywarki), komputery oraz systemy oświetlenia LED, gdzie mogą występować odkształcone przebiegi prądu upływu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 25 A, przy czym zaleca się stosowanie tulejek zaciskowych na przewodach typu linka. Należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Po instalacji oraz regularnie w trakcie eksploatacji (zgodnie z zaleceniami producenta), należy sprawdzać poprawność działania aparatu poprzez naciśnięcie przycisku kontrolnego "Test".

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model IDK-25-4-30-A jest wyłącznikiem różnicowoprądowym (RCCB) i służy wyłącznie do ochrony przed prądem upływu. Do ochrony przed przeciążeniem i zwarciem należy zastosować dodatkowy wyłącznik nadprądowy (MCB).
• Co oznacza typ A? Typ A oznacza, że urządzenie wykrywa prądy różnicowe sinusoidalne oraz prądy pulsujące stałe. Jest to rozwiązanie bardziej wszechstronne niż standardowy typ AC.
• Czy można go stosować w sieciach jednofazowych? Jest to aparat czterobiegunowy (4P) dedykowany do sieci trójfazowych, jednak technicznie możliwe jest podłączenie go w układzie jednofazowym przy zachowaniu odpowiedniego schematu połączeń (zasilenie toru N i jednego toru fazowego), choć zaleca się stosowanie aparatów 2P w takich przypadkach.
