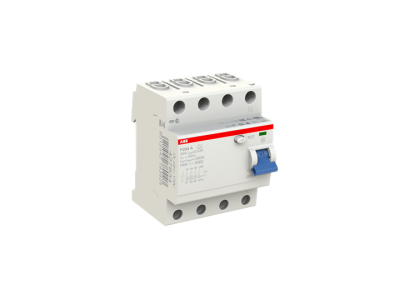

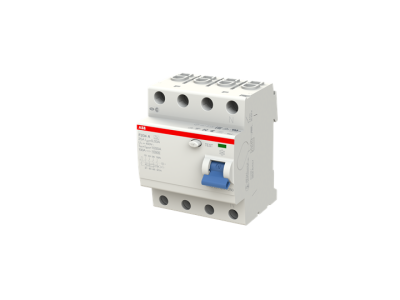

Wyłącznik różnicowoprądowy 4P 25A 30mA typ A, F204 A-25/0.03 STANDARD | 2CSF204101R1250 ABB

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy ABB z serii F200, model F204 A-25/0.03, to fundament bezpieczeństwa w nowoczesnych instalacjach elektrycznych. Urządzenie to, o konfiguracji czterobiegunowej (4P), zostało zaprojektowane do monitorowania sumy prądów w obwodach trójfazowych, zapewniając kompleksową ochronę. Prąd znamionowy wynoszący 25 A umożliwia stabilną pracę w szerokim spektrum zastosowań, od budownictwa mieszkaniowego po sektor komercyjny. Kluczową cechą jest czułość typu A, która pozwala na wykrywanie nie tylko sinusoidalnych prądów przemiennych, ale również pulsujących prądów stałych, co jest niezbędne w dobie powszechnego stosowania zasilaczy impulsowych, falowników i nowoczesnej elektroniki użytkowej. Znamionowy prąd różnicowy o wartości 30 mA (0,03 A) gwarantuje najwyższy poziom ochrony przeciwporażeniowej, reagując natychmiastowo w przypadku upływu prądu do ziemi, co chroni użytkowników przed skutkami dotyku bezpośredniego.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najbardziej rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Wyłącznik spełnia wymagania normy IEC/EN 61008, co potwierdza jego niezawodność jako urządzenia typu RCCB (Residual Current Circuit Breaker). Dzięki zaawansowanym procesom kontroli jakości marki ABB, aparat ten zapewnia długotrwałą stabilność parametrów wyzwalania, co jest kluczowe dla certyfikacji instalacji elektrycznych oraz pomyślnego przejścia okresowych pomiarów rezystancji izolacji i czasów wyłączania.

Zastosowanie

Wyłącznik F204 A-25/0.03 znajduje szerokie zastosowanie w profesjonalnych instalacjach niskiego napięcia. Jest szczególnie rekomendowany do:

• Zabezpieczania obwodów gniazd wtykowych ogólnego przeznaczenia w budynkach mieszkalnych i apartamentowcach.
• Ochrony urządzeń w biurach i obiektach użyteczności publicznej, gdzie dominują odbiorniki z układami prostowniczymi.
• Zastosowań w rozdzielnicach budowlanych, warsztatowych oraz małych zakładach produkcyjnych.
• Zapewnienia ochrony przeciwpożarowej poprzez wykrywanie prądów upływu, które mogłyby doprowadzić do przegrzania izolacji i zapłonu.

Wskazówki Montażowe

Prawidłowy montaż jest warunkiem niezawodnego działania urządzenia i zachowania gwarancji producenta. Wyłącznik jest przystosowany do montażu na standardowej szynie montażowej DIN (TH35) o szerokości 35 mm. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy (zgodnie z dokumentacją techniczną ABB), aby zapewnić trwały styk elektryczny i uniknąć zjawiska luzowania się przewodów pod wpływem drgań lub zmian temperatury.
• Przekrój przewodów: Zaciski urządzenia pozwalają na bezpieczne podłączenie przewodów o przekroju znamionowym dostosowanym do obciążenia 25 A, co ułatwia integrację z szynami łączeniowymi typu grzebieniowego.
• Przycisk TEST: Po zamontowaniu i podaniu napięcia należy regularnie sprawdzać sprawność mechanizmu wyzwalającego za pomocą wbudowanego przycisku testowego (zalecane raz na pół roku).
• Pozycja montażu: Urządzenie charakteryzuje się dużą elastycznością i może być montowane w dowolnej orientacji na szynie DIN.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem lub zwarciem?
Nie, model F204 to wyłącznik różnicowoprądowy (RCCB), którego zadaniem jest wyłącznie ochrona przed prądem upływu. Do ochrony przed przeciążeniami i zwarciami należy zastosować szeregowo połączony wyłącznik nadprądowy (MCB).
2. Co oznacza typ A w tym urządzeniu?
Typ A oznacza, że wyłącznik jest czuły zarówno na prądy różnicowe sinusoidalne przemienne, jak i na prądy pulsujące ze składową stałą. Jest to standard wymagany w nowoczesnych instalacjach z dużą ilością elektroniki.
3. Czy można go stosować w instalacji jednofazowej?
Choć jest to model 4-biegunowy (4P) dedykowany do sieci trójfazowych, technicznie możliwe jest jego użycie w układach jednofazowych, jednak zaleca się stosowanie dedykowanych modeli 2-biegunowych (2P) dla optymalizacji miejsca w rozdzielnicy.
