Wyłącznik różnicowoprądowy 4P 25A 30mA typ A | CDA425J Hager

Opis i Kluczowe Cechy

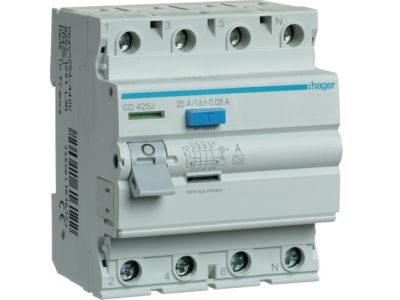

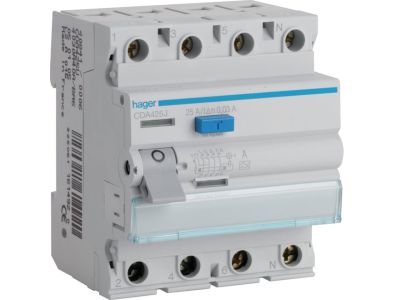

Wyłącznik różnicowoprądowy CDA425J marki HAGER to zaawansowany aparat modułowy zaprojektowany do zapewnienia najwyższego poziomu bezpieczeństwa w instalacjach trójfazowych. Urządzenie charakteryzuje się czułością typu A, co oznacza, że reaguje nie tylko na sinusoidalne prądy różnicowe, ale również na prądy pulsujące stałe, które są powszechne w nowoczesnych układach zasilających wyposażonych w elektronikę, zasilacze impulsowe czy falowniki. Prąd znamionowy wynoszący 25 A pozwala na efektywną współpracę z wieloma odbiornikami, a znamionowy prąd różnicowy 30 mA klasyfikuje ten aparat jako środek ochrony dodatkowej (przeciwporażeniowej), zdolny do natychmiastowego odłączenia zasilania w przypadku wykrycia upływu prądu do ziemi.

• Konstrukcja 4-biegunowa (4P): Umożliwia pełne zabezpieczenie obwodów trójfazowych z przewodem neutralnym.
• Czułość typu A: Gwarantuje bezpieczeństwo w obecności odbiorników generujących odkształcone przebiegi prądu.
• Wysoka jakość HAGER: Solidne zaciski windowe zapewniają trwałe połączenie i minimalizują rezystancję styku.
• Wskaźnik zadziałania: Czytelna sygnalizacja stanu pracy ułatwia diagnostykę usterki w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Spełnia wymagania normy PN-EN 61008-1, co potwierdza jego niezawodność jako wyłącznika różnicowoprądowego działającego niezależnie od napięcia sieci. Dzięki certyfikacji i rygorystycznym testom laboratoryjnym, aparat CDA425J zapewnia powtarzalność parametrów czasowo-prądowych, co jest kluczowe dla zachowania selektywności i skuteczności ochrony przeciwporażeniowej w budownictwie mieszkaniowym oraz komercyjnym.

Zastosowanie

Wyłącznik różnicowoprądowy HAGER znajduje szerokie zastosowanie wszędzie tam, gdzie wymagana jest ochrona ludzi przed dotykiem pośrednim oraz minimalizacja ryzyka pożaru wywołanego prądami upływu. Jest idealnym rozwiązaniem do zabezpieczania obwodów gniazd wtykowych, oświetlenia oraz urządzeń stacjonarnych w domach jednorodzinnych, biurach i warsztatach. Należy pamiętać, że urządzenie reaguje na upływ prądu (np. przebicie izolacji do obudowy urządzenia połączonej z przewodem ochronnym PE), natomiast nie stanowi zabezpieczenia przed zwarciami międzyfazowymi lub zwarciem fazy z przewodem neutralnym – do tego celu należy stosować wyłączniki nadprądowe.

Wskazówki Montażowe

Montaż aparatu powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania śrub: Zastosowanie odpowiedniej siły docisku gwarantuje stabilność połączenia i zapobiega przegrzewaniu się styków przy pełnym obciążeniu 25 A.
• Prawidłowe podłączenie przewodu N: Zacisk neutralny musi być podłączony zgodnie z oznaczeniem na obudowie, aby zapewnić poprawność działania układu pomiarowego (przekładnika Ferrantiego).
• Regularne testowanie: Użytkownik jest zobowiązany do okresowego sprawdzania sprawności mechanizmu poprzez naciśnięcie przycisku "TEST" (zalecane raz w miesiącu).
• Przestrzeń w rozdzielnicy: Aparat zajmuje 4 moduły szerokości, co należy uwzględnić przy planowaniu układu szyn łączeniowych.

FAQ

1. Czy ten wyłącznik chroni przed przeciążeniem?
Nie, wyłącznik różnicowoprądowy CDA425J służy wyłącznie do ochrony przed prądem upływu. W celu ochrony przed przeciążeniem i zwarciem należy szeregowo zainstalować odpowiedni wyłącznik nadprądowy.

2. Czym różni się typ A od typu AC?
Typ A, w przeciwieństwie do typu AC, wykrywa nie tylko prądy przemienne, ale również prądy pulsujące stałe. Jest to obecnie standard wymagany w nowoczesnych instalacjach ze względu na dużą ilość elektroniki.

3. Czy wyłącznik zadziała przy zwarciu fazy z zerem?
Nie, w przypadku zwarcia między przewodem fazowym a neutralnym (N) wyłącznik różnicowoprądowy nie zadziała, ponieważ suma prądów w układzie pozostanie zerowa. Do ochrony przed takimi zdarzeniami służą zabezpieczenia nadmiarowoprądowe.
