Wyłącznik różnicowoprądowy 4P 100A 30mA typ AC, iID-100-4-30-AC, Acti 9 | A9Z11491 Schneider Electric

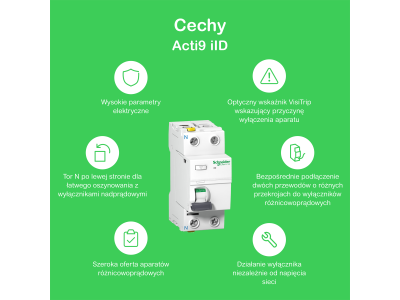

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Acti9 iID o numerze katalogowym A9Z11491 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa w instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100A, co pozwala na jego zastosowanie w obwodach o dużym obciążeniu, gdzie wymagana jest niezawodność i ciągłość zasilania. Jako aparat czterobiegunowy (4P), idealnie nadaje się do systemów trójfazowych, monitorując sumę prądów w przewodach fazowych oraz przewodzie neutralnym.

• Czułość 30mA: Znamionowy prąd różnicowy o wartości 30 mA zapewnia skuteczną ochronę uzupełniającą przed dotykiem bezpośrednim, co jest kluczowe dla ochrony życia ludzkiego.
• Typ AC: Wyłącznik jest przystosowany do wykrywania sinusoidalnych prądów upływu, co czyni go standardowym rozwiązaniem w większości instalacji budownictwa ogólnego.
• Seria Acti9: Przynależność do flagowej linii Acti9 gwarantuje pełną kompatybilność z systemem szyn grzebieniowych oraz akcesoriami pomocniczymi, takimi jak styki pomocnicze czy wyzwalacze.
• Wskaźnik VisiSafe: Zapewnia bezpieczną pracę i konserwację, wskazując jednoznacznie stan styków urządzenia.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań przemysłowych i komercyjnych. Wyłącznik spełnia wymagania normy PN-EN 61008-1, która określa parametry pracy wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego dla zastosowań domowych i podobnych. Dzięki certyfikacji CE oraz rygorystycznym testom jakościowym Schneider Electric, aparat gwarantuje stabilność parametrów czasowo-prądowych przez cały okres eksploatacji.

Zastosowanie

Wyłącznik różnicowoprądowy iID-100-4-30-AC znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych. Ze względu na wysoki prąd znamionowy 100A, jest on często stosowany jako główne zabezpieczenie różnicowoprądowe w rozdzielnicach piętrowych lub obiektowych w budynkach biurowych, centrach handlowych oraz zakładach produkcyjnych. Jest niezastąpiony wszędzie tam, gdzie wymagana jest ochrona przed porażeniem przy dotyku bezpośrednim oraz ochrona mienia przed skutkami pożarów wywołanych uszkodzeniem izolacji przewodów.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na standardowej szynie DIN (TH35). Aby zapewnić długotrwałą i bezawaryjną pracę, należy zwrócić uwagę na następujące aspekty:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy obciążeniu 100A.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego 100A, co zapewnia minimalizację spadków napięcia i strat cieplnych.
• Testowanie: Po instalacji oraz regularnie w trakcie eksploatacji należy używać przycisku "Test" umieszczonego na froncie obudowy, aby zweryfikować poprawność działania mechanizmu wyzwalającego.
• Pozycja montażowa: Urządzenie może być montowane w dowolnej pozycji, jednak zaleca się zachowanie przejrzystości w rozdzielnicy poprzez standardowe zasilanie od góry lub od dołu, zgodnie ze schematem.

FAQ

Czy ten wyłącznik chroni przed przeciążeniem?
Nie, model iID jest wyłącznikiem różnicowoprądowym bez wbudowanego zabezpieczenia nadprądowego. W celu ochrony przed przeciążeniem i zwarciem należy go połączyć szeregowo z odpowiednim wyłącznikiem nadprądowym (MCB).

Co oznacza typ AC w tym urządzeniu?
Typ AC oznacza, że wyłącznik jest zaprojektowany do wykrywania prądów różnicowych o przebiegu sinusoidalnym przemiennym. Jest to najczęściej stosowany typ w obwodach oświetleniowych i gniazd ogólnego przeznaczenia bez zaawansowanej elektroniki mocy.

Czy mogę zastosować ten wyłącznik w sieci jednofazowej?
Choć jest to aparat 4-biegunowy dedykowany do sieci trójfazowych, technicznie możliwe jest podłączenie go w układzie jednofazowym, jednak wymaga to poprawnego podłączenia toru neutralnego, aby przycisk testowy działał prawidłowo.
