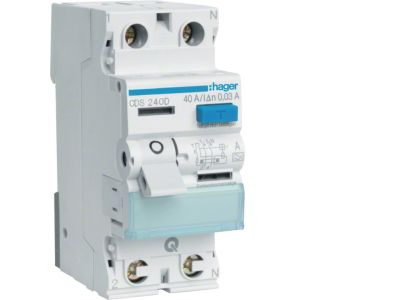

Wyłącznik różnicowoprądowy 40A 30mA Typ A 2P QuickConnect | CDS240D Hager

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy CDS240D o prądzie znamionowym 40 A i czułości 30 mA (typ A) to niezawodne zabezpieczenie w instalacjach jednofazowych. Dzięki trybom wyłączania prądu przemiennego i tętniącego stałego (typ A) chroni zarówno ludzi, jak i urządzenia przed skutkami zwarć doziemnych. Wbudowana technologia QuickConnect umożliwia szybki i pewny montaż, skracając czas instalacji. Urządzenie 2‑biegunowe (2P) przeznaczone jest do obwodów 230 V AC.

• Prąd znamionowy 40 A: bezpieczna praca w obwodach o znacznym obciążeniu bez ryzyka przeciążenia toru głównego.
• Prąd różnicowy 30 mA: wysoka czułość – skuteczna ochrona przeciwporażeniowa w instalacjach domowych i przemysłowych.
• Typ A: wykrywa zarówno prądy przemienne, jak i tętniące stałe (np. z prostowników), co zapewnia kompatybilność z nowoczesnymi odbiornikami.
• 2 bieguny (2P): dedykowany do jednofazowych linii zasilających (L+N), umożliwia odłączenie fazy i neutralnego.
• Technologia QuickConnect: szybkie podłączanie przewodów bez użycia narzędzi – oszczędza czas instalatora i minimalizuje ryzyko błędów montażowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla wyłączników różnicowoprądowych oraz posiada certyfikat CE. Montaż zgodny z obowiązującymi przepisami elektrycznymi (brak podanych konkretnych numerów norm w danych producenta).

Zastosowanie

Wyłącznik CDS240D sprawdzi się wszędzie tam, gdzie wymagana jest ochrona przed porażeniem prądem elektrycznym w instalacjach jednofazowych. Znajduje zastosowanie w:

• Rozdzielnicach mieszkaniowych i biurowych – ochrona obwodów gniazd i oświetlenia.
• Instalacjach zasilających urządzenia z prostownikami i przetwornicami (pompy ciepła, ładowarki, sprzęt IT) – typ A zapewnia selektywność.
• Obiektach użyteczności publicznej – jako podstawowe zabezpieczenie przeciwporażeniowe.
• Instalacjach tymczasowych i budowlanych – szybki montaż dzięki QuickConnect.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika CDS240D może wykonywać wyłącznie osoba posiadająca odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym 40 A i lokalnymi przepisami. Zaciski QuickConnect są przystosowane do przewodów o przekroju do 16 mm² – nie wymagają przykręcania, ale przed włożeniem przewodu upewnij się, że jest odpowiednio odizolowany. Moment dokręcania (jeśli dotyczy) zgodny z dokumentacją producenta.

FAQ

• Jaki jest typ wyłącznika CDS240D? Jest to wyłącznik różnicowoprądowy typu A – reaguje na prądy przemienne oraz tętniące stałe, co zapewnia ochronę w obwodach z elektroniką.
• Czy ten wyłącznik jest 1‑ czy 2‑biegunowy? To urządzenie 2‑biegunowe (2P) – rozłącza zarówno przewód fazy (L), jak i neutralny (N), co jest wymagane dla ochrony przeciwporażeniowej w sieci TN.
• Co oznacza technologia QuickConnect? QuickConnect to system szybkiego podłączania przewodów bez użycia narzędzi – wystarczy wsunąć odpowiednio odizolowany przewód w zacisk. Montaż jest szybszy i bardziej powtarzalny.
