Wyłącznik różnicowoprądowy 3P+N 40A 100mA 10kA A RCCB | CEA640J Hager

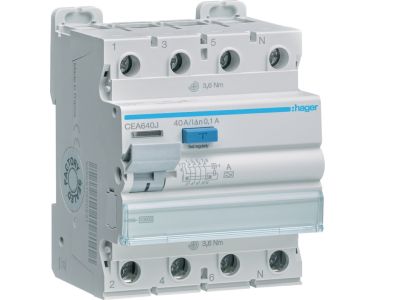

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy (RCCB) typu A, symbol CEA640J, w konfiguracji 3P+N, o prądzie znamionowym 40 A i czułości 100 mA, zdolności zwarciowej 10 kA. Przeznaczony do ochrony przeciwporażeniowej i przeciwpożarowej w obwodach trójfazowych z przewodem neutralnym. Dzięki typowi A wykrywa zarówno prąd przemienny, jak i pulsujący stały – kluczowe w obwodach z nowoczesnymi odbiornikami elektronicznymi.

• 3P+N (trzy fazy + neutral): Pełna ochrona w sieciach trójfazowych z wydzielonym przewodem N – odpowiednia dla standardowych rozdzielnic w budynkach przemysłowych i usługowych.
• Prąd znamionowy 40 A: Bezpieczne obciążenie ciągłe w obwodach o znacznym zapotrzebowaniu mocy – idealny do głównych rozdzielnic.
• Prąd różnicowy 100 mA: Wysoka czułość w wykrywaniu upływu – ochrona przeciwpożarowa przed iskrzeniem, przy jednoczesnym ograniczeniu wyłączeń pasożytniczych.
• Zdolność zwarciowa 10 kA: Odporność na przepięcia w typowych warunkach zwarciowych – nie wymaga dodatkowego zabezpieczenia zwarciowego w większości instalacji.
• Typ A: Wykrywa prądy różnicowe przemienne i pulsujące stałe (np. z prostowników, falowników) – zgodny z wymaganiami nowoczesnych instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania europejskich norm dla wyłączników różnicowoprądowych (RCCB) bez zabezpieczenia nadprądowego. Posiada oznaczenie CE. Dla szczegółowych informacji dotyczących zgodności z konkretnymi normami (np. IEC/EN 61008) zalecamy konsultację z dokumentacją techniczną producenta.

Zastosowanie

Wyłącznik różnicowoprądowy typu A znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych i przemysłowych, gdzie wymagana jest ochrona przeciwporażeniowa i przeciwpożarowa przy odbiornikach generujących składową stałą prądu upływu.

• Główna ochrona w rozdzielnicach trójfazowych w sieci TN-S lub TT – odcięcie zasilania w przypadku upływu powyżej 100 mA.
• Ochrona obwodów zasilających urządzenia elektroniczne (komputery, UPS, falowniki) – typ A wykrywa pulsujące prądy stałe.
• Instalacje przemysłowe z silnikami, prostownikami, zasilaczami impulsowymi – zapobieganie pożarom powstałym na skutek iskrzenia na uszkodzonej izolacji.
• Obwody oświetleniowe i gniazd wtykowych w budynkach użyteczności publicznej – spełnienie wymogów norm.

Wskazówki Montażowe

Montaż wyłącznika różnicowoprądowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów i moment dokręcania zacisków należy dobrać zgodnie z dokumentacją producenta. Należy zachować kierunek zasilania – wyłącznik jest wrażliwy na kolejność podłączenia strony zasilającej i odbiorowej. Przed pierwszym uruchomieniem sprawdzić poprawność działania przyciskiem testowym.

FAQ

• Jaki jest typ wyłącznika różnicowoprądowego CEA640J? Jest to wyłącznik typu A, co oznacza, że wykrywa zarówno przemienne prądy różnicowe, jak i pulsujące prądy stałe (np. z prostowników). Jest zalecany do obwodów z odbiornikami elektronicznymi.
• Jaka jest zdolność zwarciowa tego RCCB? Wyłącznik posiada zdolność zwarciową 10 kA, co jest wystarczające w typowych instalacjach niskiego napięcia o mocy zwarciowej do 10 kA. Dla wyższych wartości wymagane jest dodatkowe zabezpieczenie nadprądowe.
• Czy wyłącznik wymaga podłączenia przewodu neutralnego? Tak, model 3P+N wymaga podłączenia przewodu neutralnego (N) do zacisku oznaczonego N. Bez tego wyłącznik nie będzie spełniał swojej funkcji ochronnej.
