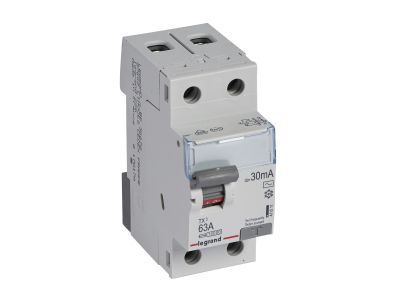

Wyłącznik różnicowoprądowy 2P 63A 30mA typ AC, P302 TX3 | 411511 Legrand

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy Legrand z serii TX3 o numerze katalogowym 411511 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych instalacjach elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 63 A, co pozwala na jego zastosowanie w obwodach o znacznym obciążeniu, zapewniając jednocześnie najwyższy poziom ochrony przeciwporażeniowej. Znamionowy prąd różnicowy o wartości 30 mA gwarantuje skuteczną ochronę ludzi przed dotykiem bezpośrednim.

• Typ AC: Urządzenie jest zoptymalizowane pod kątem wykrywania prądów różnicowych sinusoidalnych przemiennych, co jest standardem w większości domowych i biurowych instalacji oświetleniowych oraz gniazd wtykowych.
• Konstrukcja dwubiegunowa (2P): Przeznaczona do pracy w sieciach jednofazowych o napięciu znamionowym 230 V~.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 2 moduły (35 mm) pozwala na optymalne zagospodarowanie miejsca w rozdzielnicy.
• Wysoka kompatybilność: Możliwość wyposażenia w akcesoria dodatkowe z serii DX3, takie jak styki pomocnicze, wyzwalacze wzrostowe czy napędy zdalne, co znacząco rozszerza funkcjonalność aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy EN 61008-1. Norma ta określa wymagania dotyczące bezpieczeństwa i działania wyłączników różnicowoprądowych bez wbudowanego zabezpieczenia nadprądowego (RCCB) dla zastosowań domowych i podobnych. Zgodność z tym standardem jest gwarancją niezawodności mechanizmu wyzwalającego oraz trwałości styków głównych w trudnych warunkach eksploatacyjnych.

Zastosowanie

Wyłącznik różnicowoprądowy P302 TX3 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Dzięki prądowi znamionowemu 63 A idealnie sprawdza się jako główne zabezpieczenie różnicowoprądowe w rozdzielnicach piętrowych lub jako zabezpieczenie grupowe obwodów odbiorczych. Jest dedykowany do ochrony obwodów, w których nie występują odbiorniki generujące odkształcone przebiegi prądu (np. falowniki), skupiając się na klasycznych odbiornikach rezystancyjnych i indukcyjnych zasilanych prądem sinusoidalnym.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka z zachowaniem następujących zasad:

• Montaż na szynie: Aparat jest przystosowany do szybkiego zatrzaskiwania na standardowym wsporniku TH35 (szyna DIN).
• System oszynowania: Konstrukcja zacisków umożliwia przyłączanie za pomocą szyn grzebieniowych lub sztyftowych, co pozwala na estetyczne i pewne połączenie wielu aparatów w rzędzie.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie 63 A.
• Weryfikacja: Po zamontowaniu należy obowiązkowo sprawdzić działanie aparatu poprzez naciśnięcie przycisku "Test".

FAQ

• Czy ten wyłącznik wykrywa prądy pulsujące DC? Nie, model o charakterystyce AC jest przeznaczony wyłącznie do wykrywania prądów różnicowych sinusoidalnych przemiennych. Do ochrony obwodów z elektroniką mocy zaleca się typ A.
• Czy do wyłącznika można dołożyć styk pomocniczy? Tak, aparat jest w pełni kompatybilny z akcesoriami serii DX3, co pozwala na zdalną sygnalizację stanu zadziałania.
• Jaki jest kolor dźwigni załączającej? Zgodnie ze standardem serii TX3, dźwignia załączająca jest w kolorze szarym, co ułatwia identyfikację serii w rozdzielnicy.
